14375平米9层防疫大楼空调通风及防排烟系统设计施工大样图

一、项目概要：

该项目位于江苏省，是高层动物疫病预防控制中心大楼建筑项目，地上9层，地下1层，总建筑面积14374.8m2，建筑高度为38.4m。

图纸内容主要包含空调通风设计及施工说明，主要设备材料表及图例， 通风防排烟 布置平面图，空调布置平面图，通风布置平面图，空调冷媒管布置平面图，机房层平面图，空调系统流程图，机组、机房安装大样剖面图，前室正压送风系统原理图，管道、阀门安装大样图，空调室外机基础剖面图等...

二、空调系统：

采用变频VRV中央空调系统+新风系统，每层走道上方内设置新风处理机组,向房间送新风...

三、通风防排烟设计：

机械通风系统,各个场所换气次数见设计施工说明。

防排烟系统：不具备自然排烟条件的前室及合用前室送风(楼梯间满足自然排烟)室和合用前室设置加压送风系统。每层均设有电动加压风口, 当发生火警时, 由消防中心控制着火层电动加压风口开启, 同时使加压风机工作, 进行加压送风...

图纸展示：

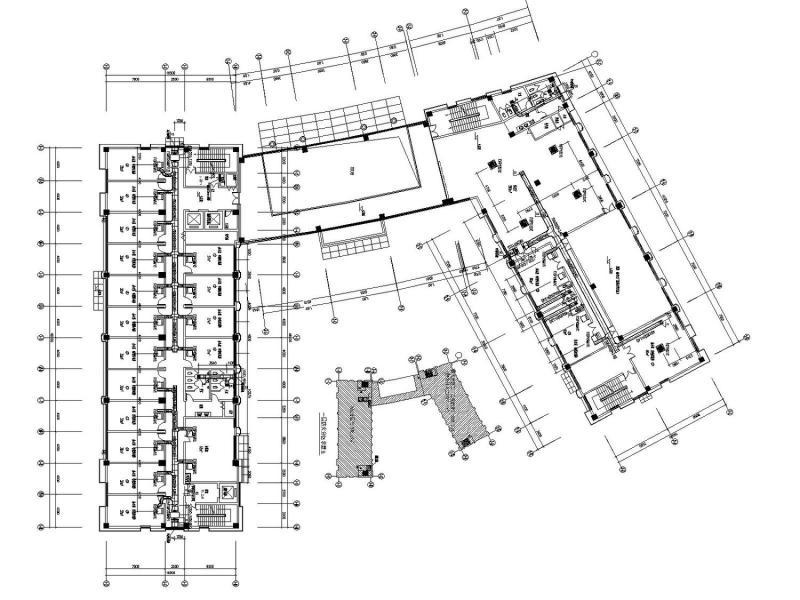

一层空调布置平面图

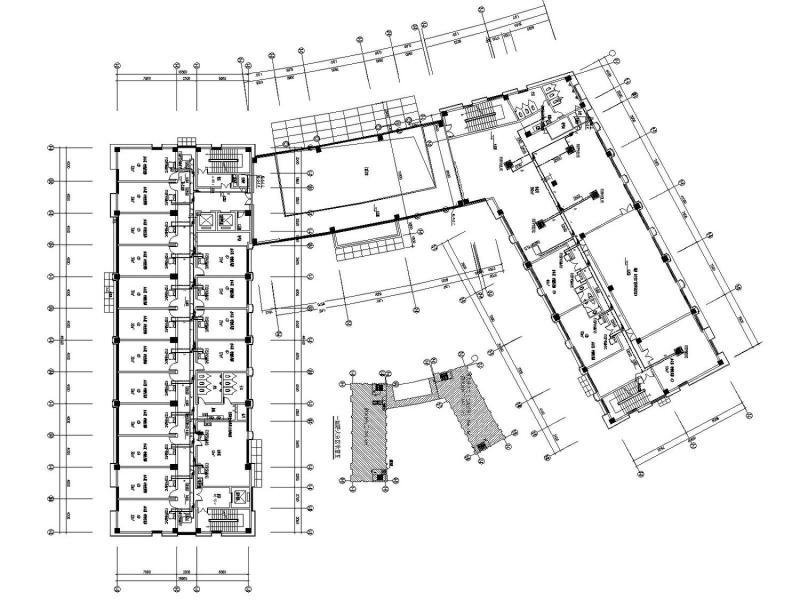

一层空调冷媒管布置平面图

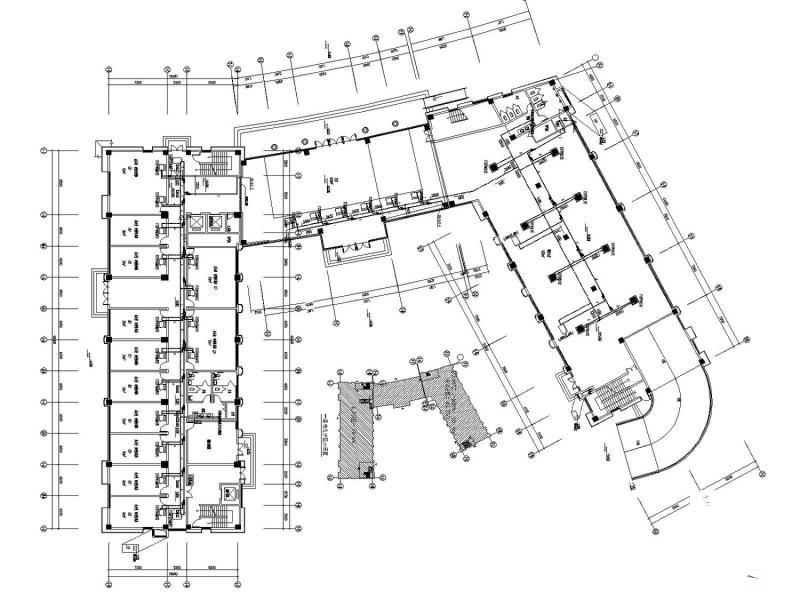

二层空调布置平面图

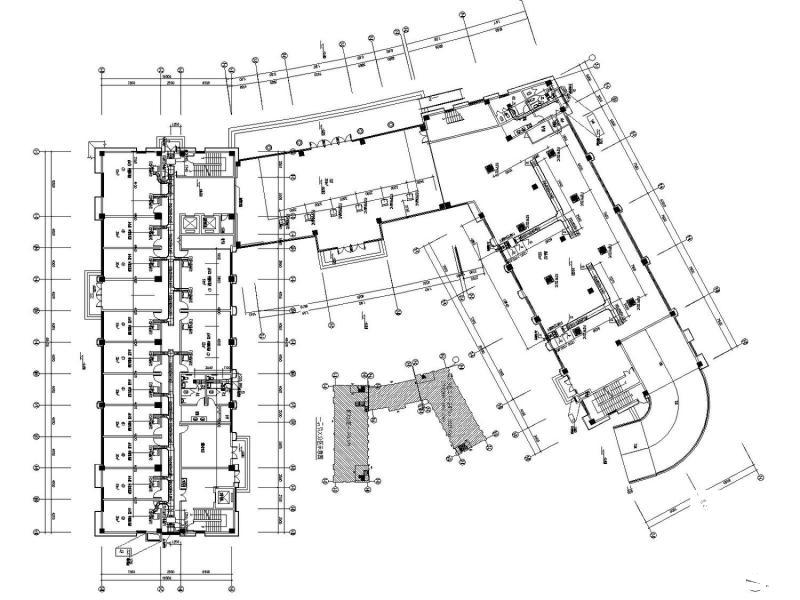

二层空调冷媒管布置平面图

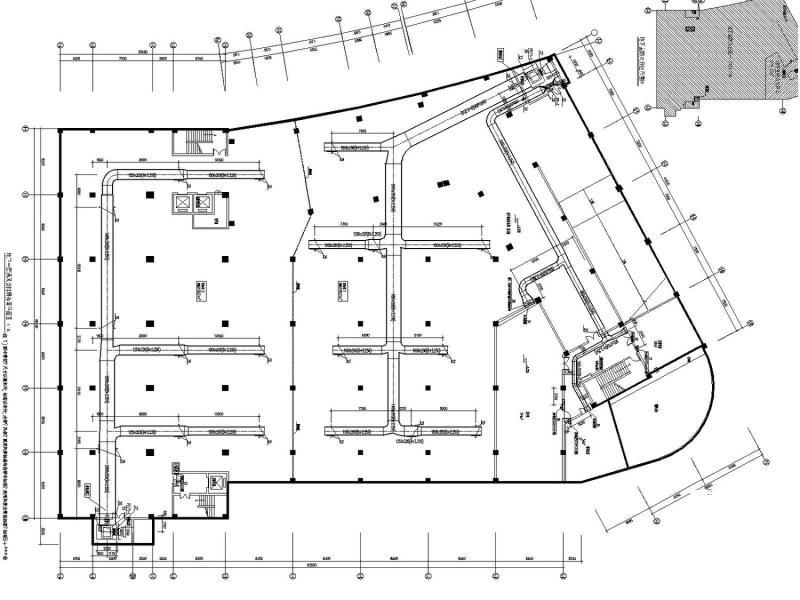

地下一层通风防排烟布置平面图

空调系统流程图
