多层疗养医院空调通风及防排烟系统设计施工CAD大样图（机房设计）

一、项目概要：

该项目位于江苏省，是一个多层疗养医院建筑项目，地上3层，地下1层，总建筑面积38530平方米。建筑高度为14.7米。

图纸内容主要包含空调通风设计及施工说明，主要设备材料表及图例，屋顶风机剖面图，空调系统水管路流程图，空调机组剖面图，通风平面图，空调水管平面图，消防通风平面图，屋顶空调通风平面图，冷热源系统原理图，制冷机房、锅炉房A-A剖面，制冷机房、锅炉房水管平面，制冷机房、锅炉房风管平面，制冷机房、锅炉房基础平面，风机剖面及分集水器大样图等...

二、空调系统：

1.冷热源：采用离心式变频水冷机组，真空热水机组...

2.风系统：采用组合式空调器处理新回风，低速风管送风的空调方式，分体式商用定频空调机，多联机室内机，风机盘管加新风的空调方式...

3.水系统：采用两管制，立管、水平管同程方式...

三、 系统：

通风系统：

公共卫生间设机械排风，换气次数为10次/小时；机房设置机械排风系统，排风量为新风量的 110%...

防排烟系统：

中庭设置机械排烟系统或电动排烟窗自然排烟。机械排烟时排烟量按其体积的 6次/h换气计算；自然排烟时可开启外窗面积不小于中庭的5%；不满足自然排烟条件的内走道及房间设机械排烟，排烟量按最大防烟分区面积每平方米120m3/h...

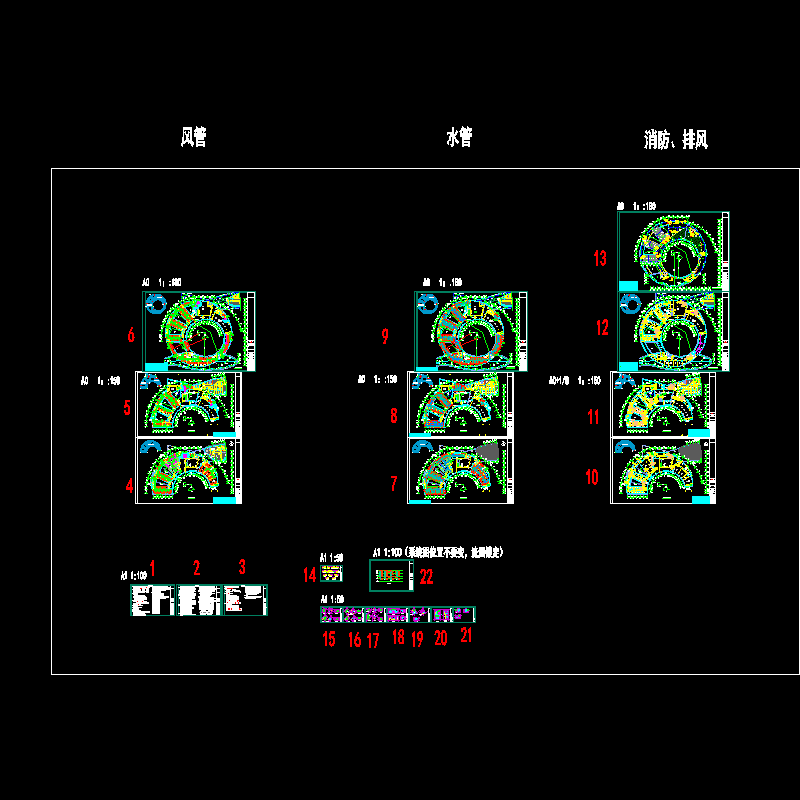

图纸展示：

地下一层通风平面图

地下一层空调水管平面图

一层通风平面图

一层水管平面图

一层消防通风平面图

制冷机房、锅炉房风管平面

制冷机房、锅炉房水管平面

冷热源系统原理图
