11层办公楼空调通风及防排烟系统残卷（制冷机房）

附件详情

一、项目概要：

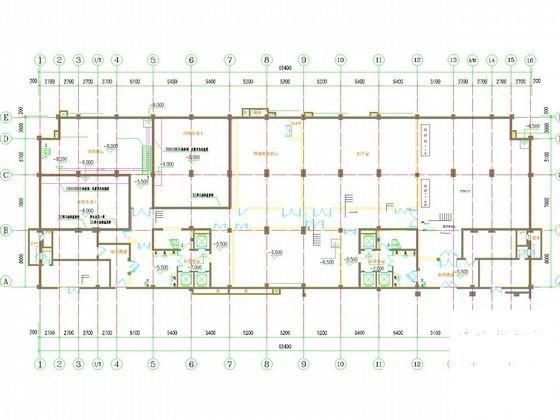

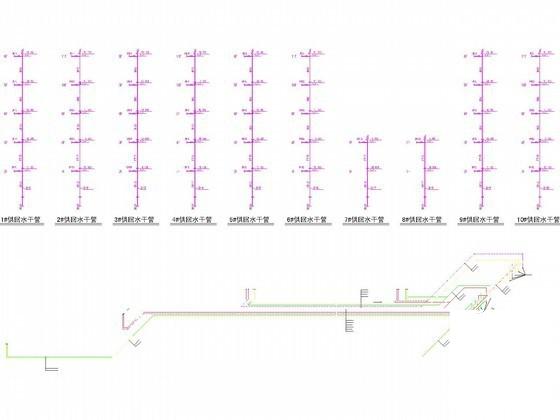

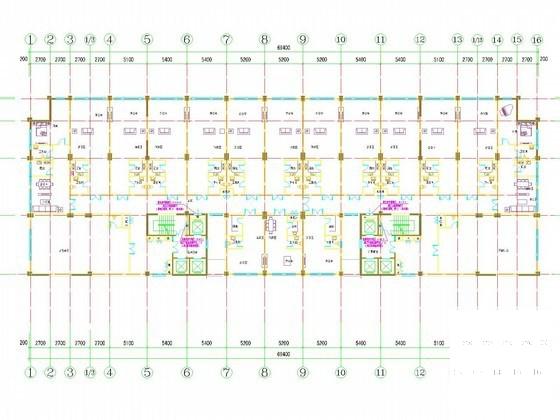

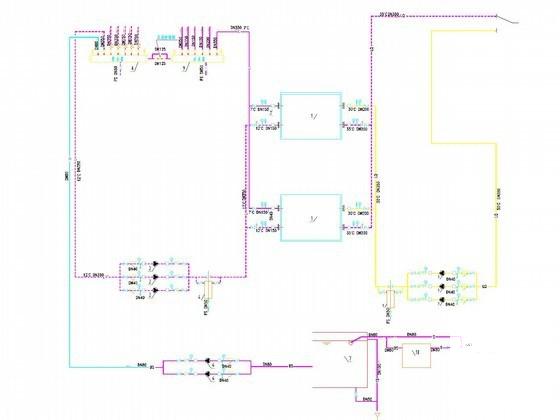

该项目是一个高层办公楼建筑，地下1层，地上11层，建筑面积20847.93平米。图纸内容包含设计施工说明，主要设备材料表及图例，制冷机房系统流程图，空调风管平面图，空调水管平面图，空调水管系统图，制冷机房设备配管平面布置图，制冷机房设备 平面布置图 ，制冷机房剖面图，分集水器详图、大样图，空调机房平面图、剖面图，防排烟设备布置平面图，防排烟平面图等...

二、空调系统：

1.冷热源：采用螺杆式制冷机组...

2.风系统：采用风机盘管加新风系统，单风道全空气系统...

3.水系统：采用一次泵定流量双管制系统...

三、 通风防排烟 系统：

1、排烟系统:在标准层的梁下设百叶排烟口，具体位置在烟道与内走廊相交处，面积0.3m，排烟系统排烟量为6次/h。
2、本建筑一旦发生火灾时，烟感探头发出报警信号,消防控制中心通过DC24V控制线传给这个排风系统，排风机由平时的排风改为排烟，.当烟气达到280°C时,排烟防火阀关闭,排烟风机也同时关闭...
