13层公共民用办公建筑通风空调及防排烟系统设计CAD施工图纸（制冷机房工艺通风）

附件详情

一、项目概要：
该项目位于东莞市。建筑面积20000m2,地上13层,地下2层，建筑高度57m。地下室为汽车库、水泵房、电房和发电机房、制冷机房等设备用房...
二、冷热源：

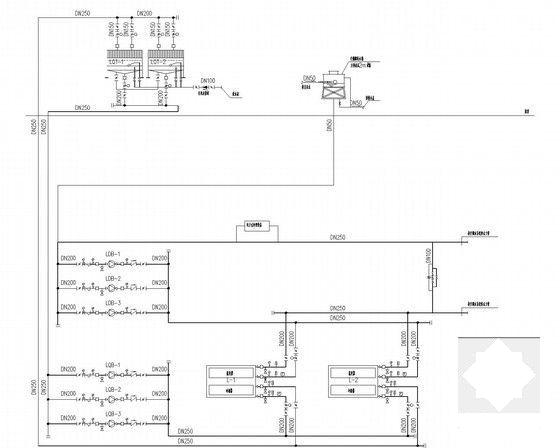

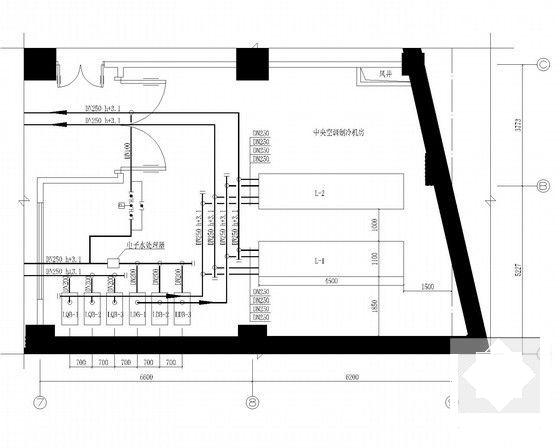

夏季空调总冷负荷为1750KW，选用2台螺杆式冷水机组...

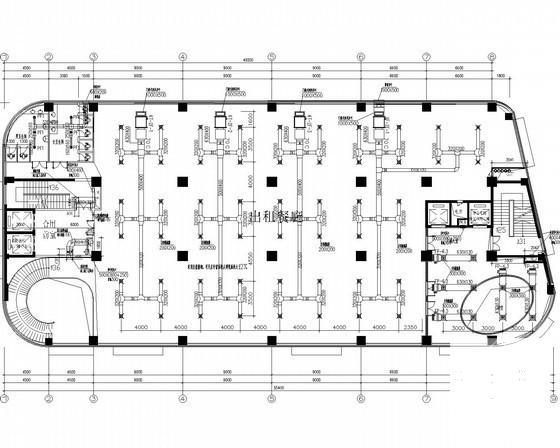

三、空调系统：
1.立管采用回水管同程式设计，支管采用异程设计。

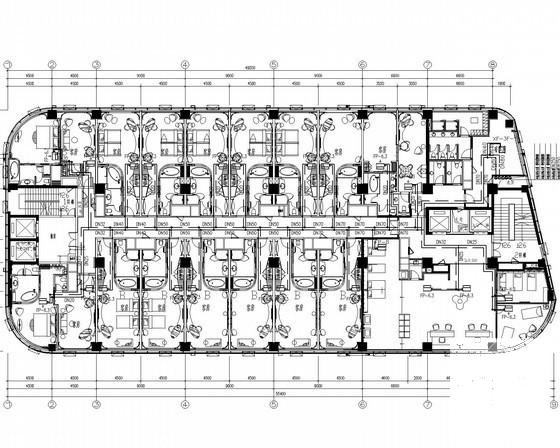

2.采用空调风柜或风机盘管加新风的空调系统。

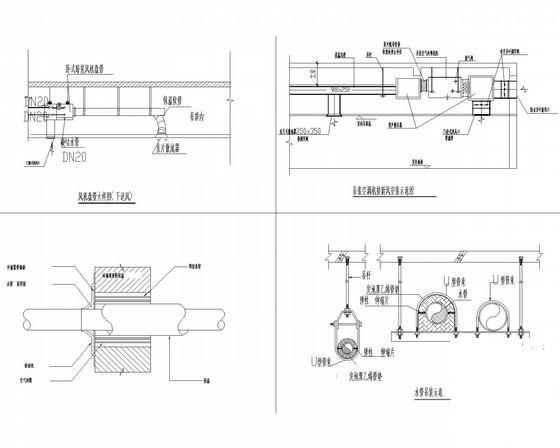

3.送风口采用方形散流器，回风口采用门铰式双层回风百叶...
四、通风系统：
1.发电机房设置工艺通风及机房通风换气系统。
2.采用气体灭火的房间，其排风口应设在防护区的下部并直通室外。
3.通讯机房、电子计算机房等通风换气次数不小于每小时5次...
五、防排烟系统：
1.地下室汽车库排烟系统与平时通风系统合用设置。排烟量按容积的6次/时计算。
2.地下车库每个防火分区设置独立的排风（排烟）系统和补风系统...

图纸共28张。
