10层标杆商业建筑空调通风及防排烟系统设计CAD施工图纸(制冷机房)

一、项目概要：

该项目位于江苏省，是一个现代标杆 商业建筑 ，建筑楼层地上10层，地下2层，建筑设计面积：23542.15m2，建筑高度49.35m。建筑分类：一类高层民用建筑，建筑耐火等级一级。

图纸内容主要包含设计施工说明，主要设备材料表及图例，江苏省 公共建筑 施工图绿色设计专篇（暖通空调），原理图、详图，排烟系统图，水系统图，加压送风系统图，冷冻机房详图，冷冻机房设备基础详图，空调通风平面图，屋顶层基础平面图，水系统平面图，防排烟 平面图 等...

二、空调系统：

1.冷热源：采用冰蓄冷系统.，双工况离心式机组，分体空调，燃气真空热水机组...

2.风系统：采用组合式空气处理机组低风速单风道全空气系统，风机盘管加全热回收新风系统...

3.水系统：冷热水采用一次泵变频系统；系统采用两管制竖向异程、横向同程布置；冷却水系统采用开式机械循环，...

三、通风防排烟系统：

通风系统：

详见设计施工说明。注：1、事故通风的排风机，分别在室内、外便于操作的地点设置电器开关,通风管路上设置静电接地装置...

防排烟系统：

大楼防烟楼梯间（含地下部分）及消防电梯合用前室均分别设置正压送风系统，其中前室每层设置常闭多叶正压送风口，防烟楼梯间每二层设置一个常闭多叶正压送风口；书城采用机械排烟,自然补风（地下室机械补风）。排烟量按60m3/h计算，排烟风机风量按最大防烟分区乘以120m3/h.m2设计；中庭设计机械排烟系统...

图纸展示：

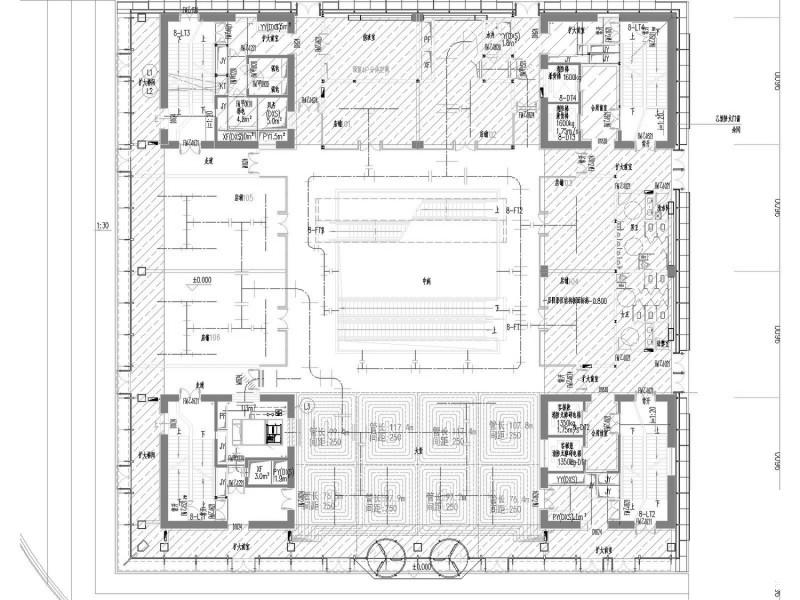

一层水系统平面图

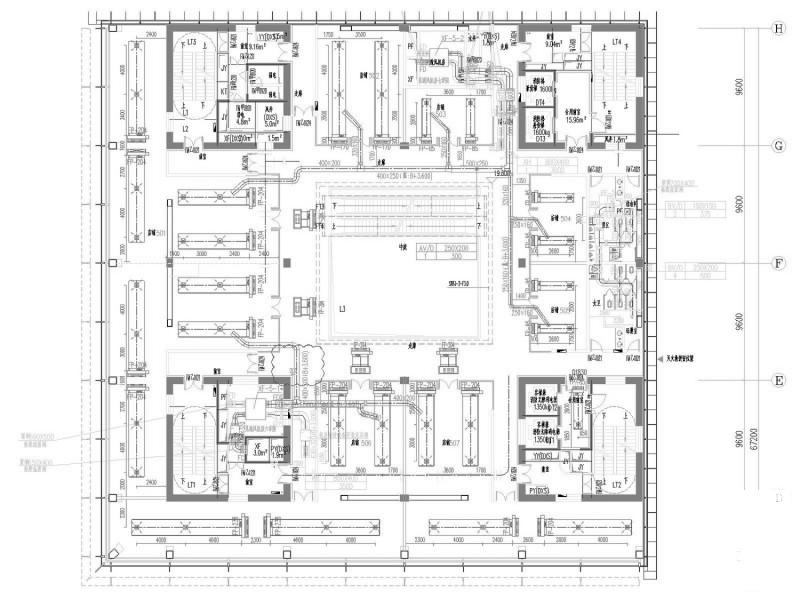

五层空调通风平面图

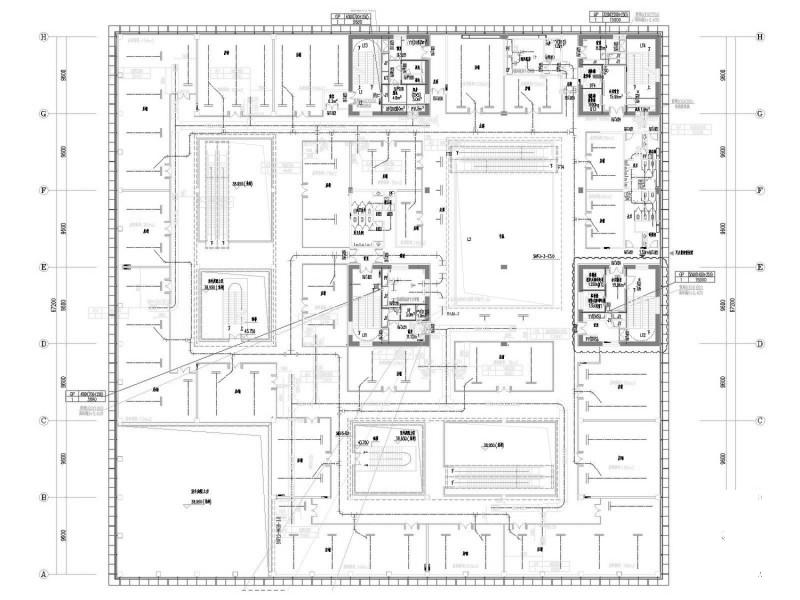

十层防排烟平面图

加压送风系统图

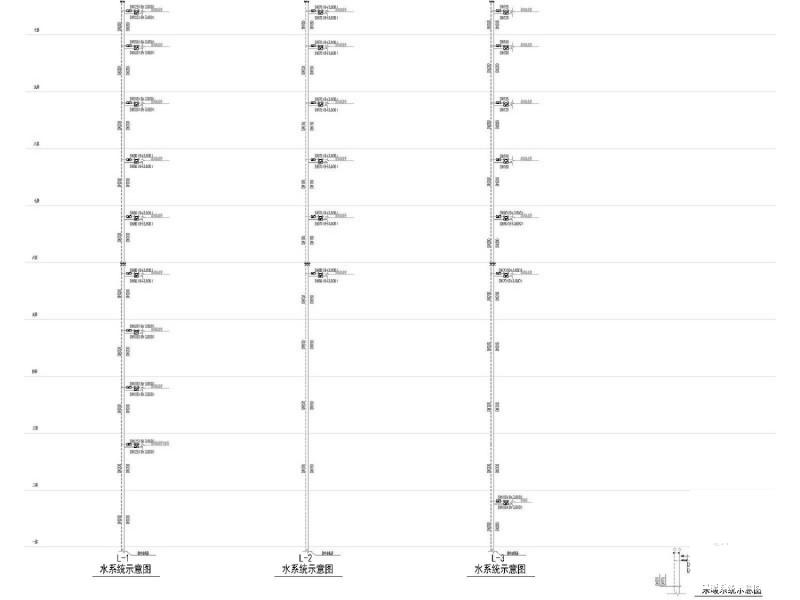

水系统图

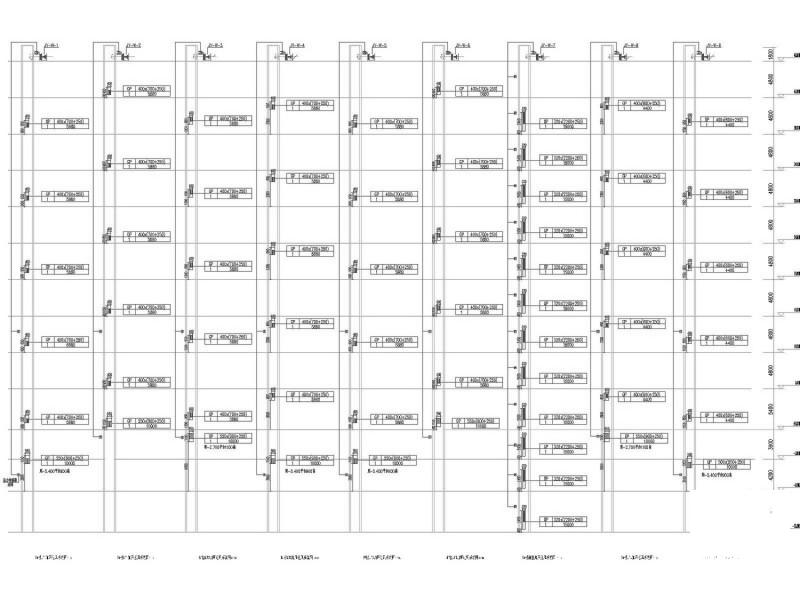

排烟系统图

机房系统流程详图

制冷机房，锅炉房系统及控制原理图
