超高层商业综合体空调通风防排烟系统（制冷机房、人防）.dwg

一、项目概要：

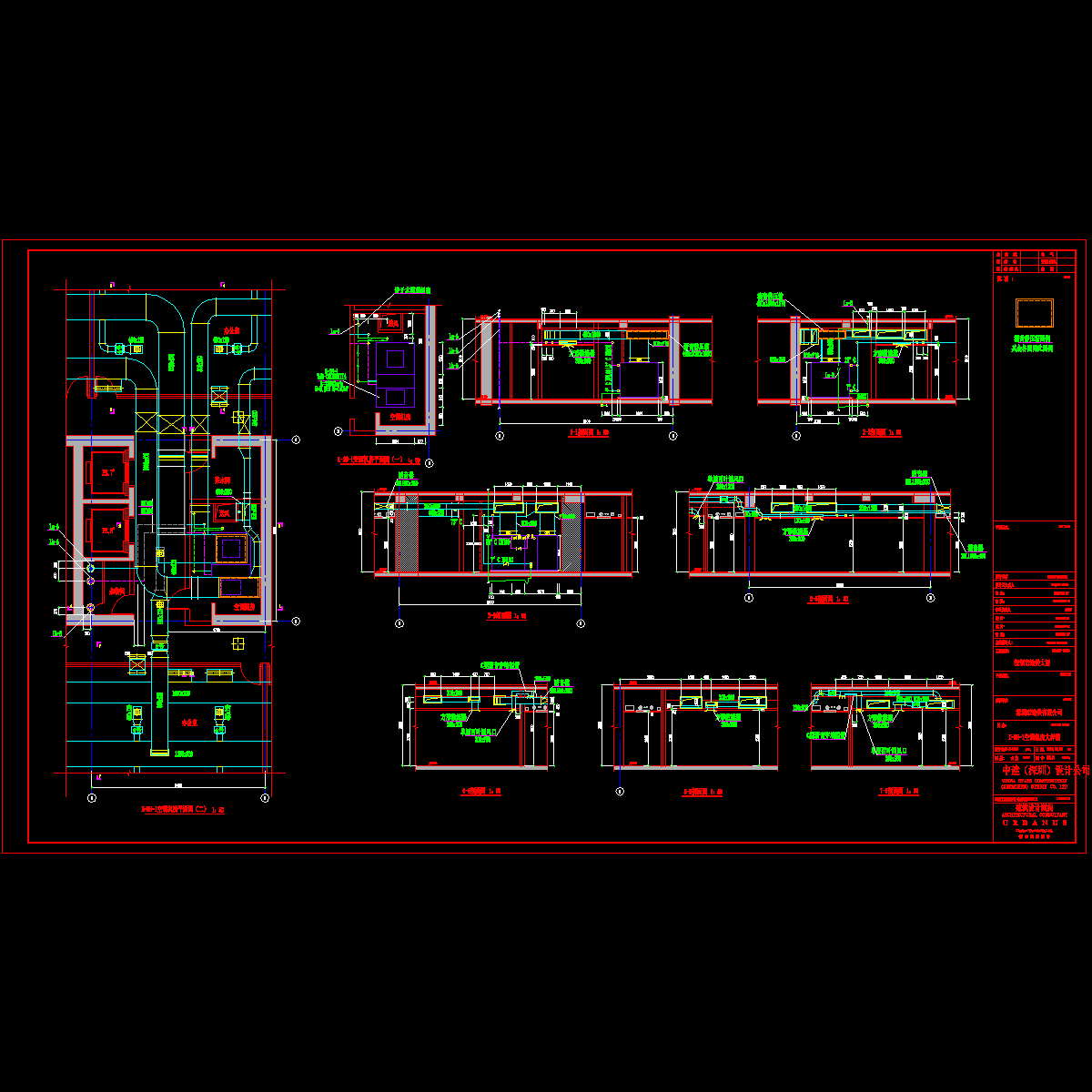

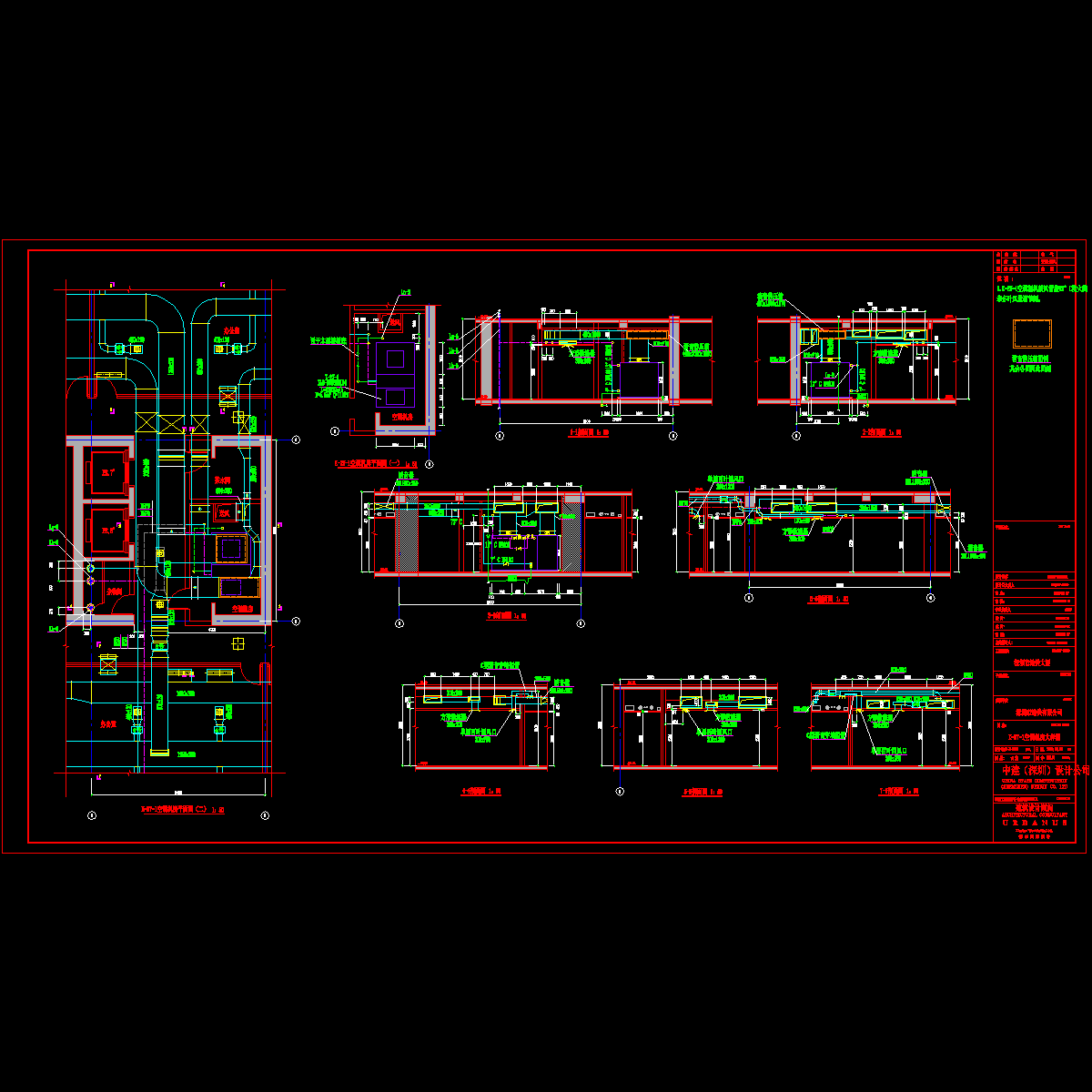

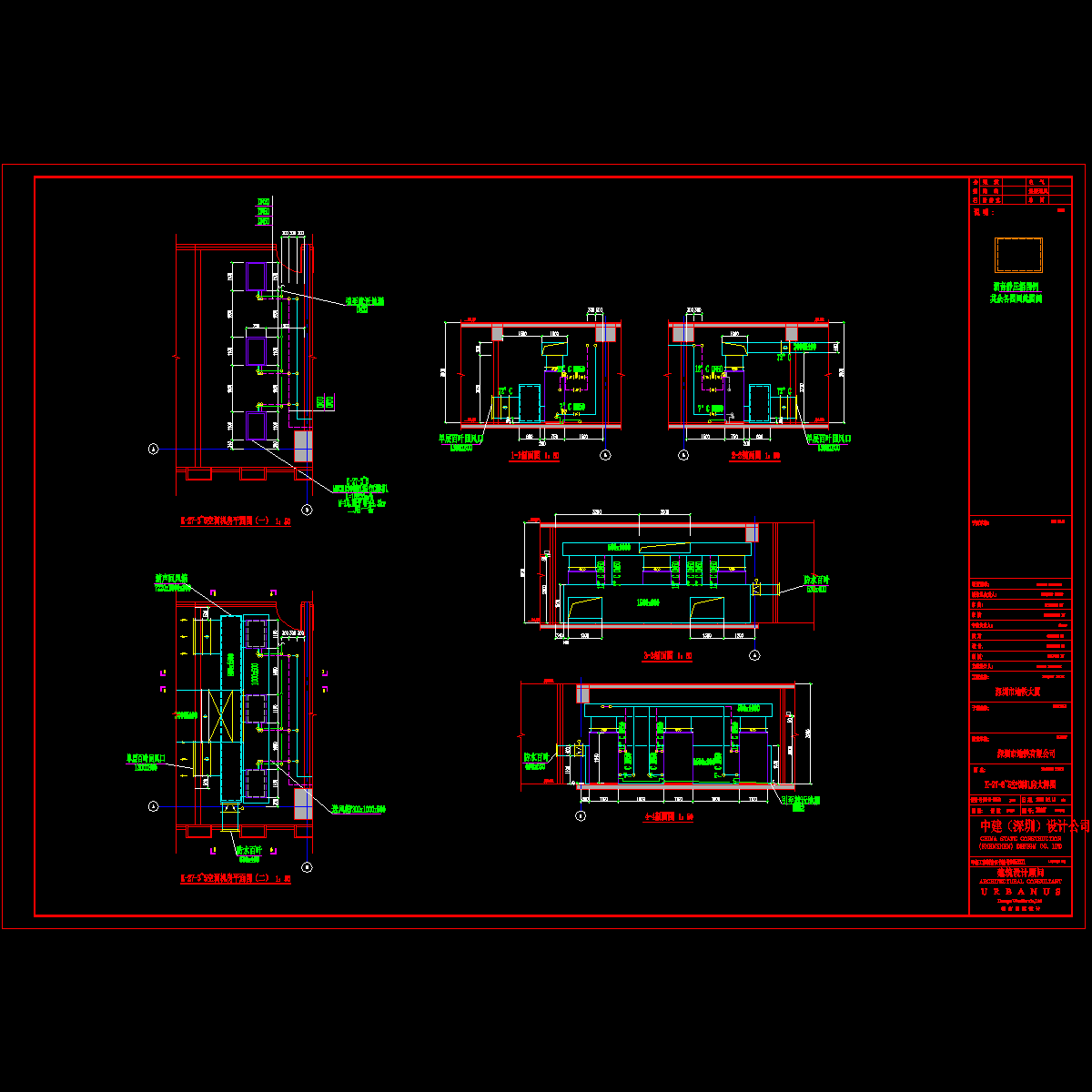

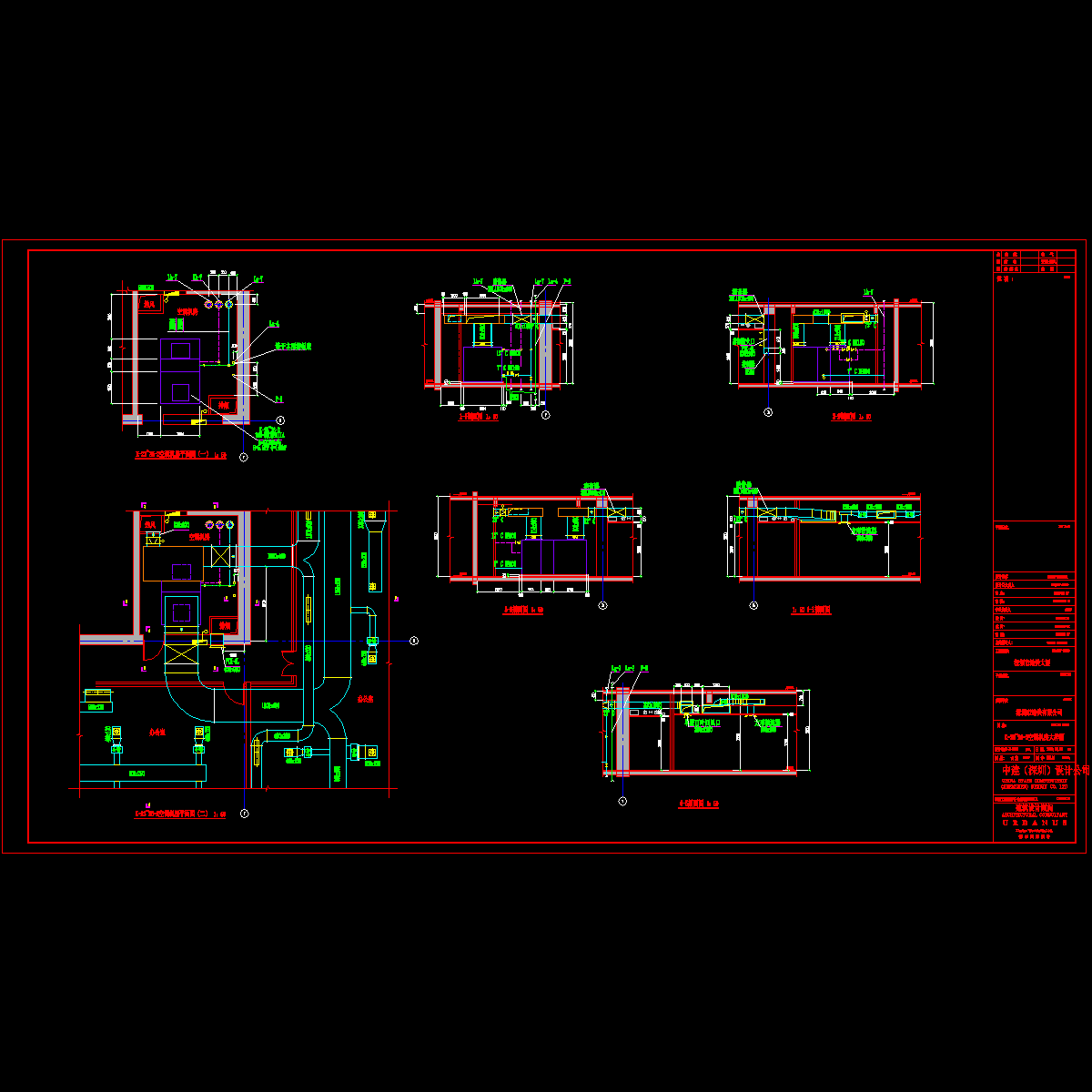

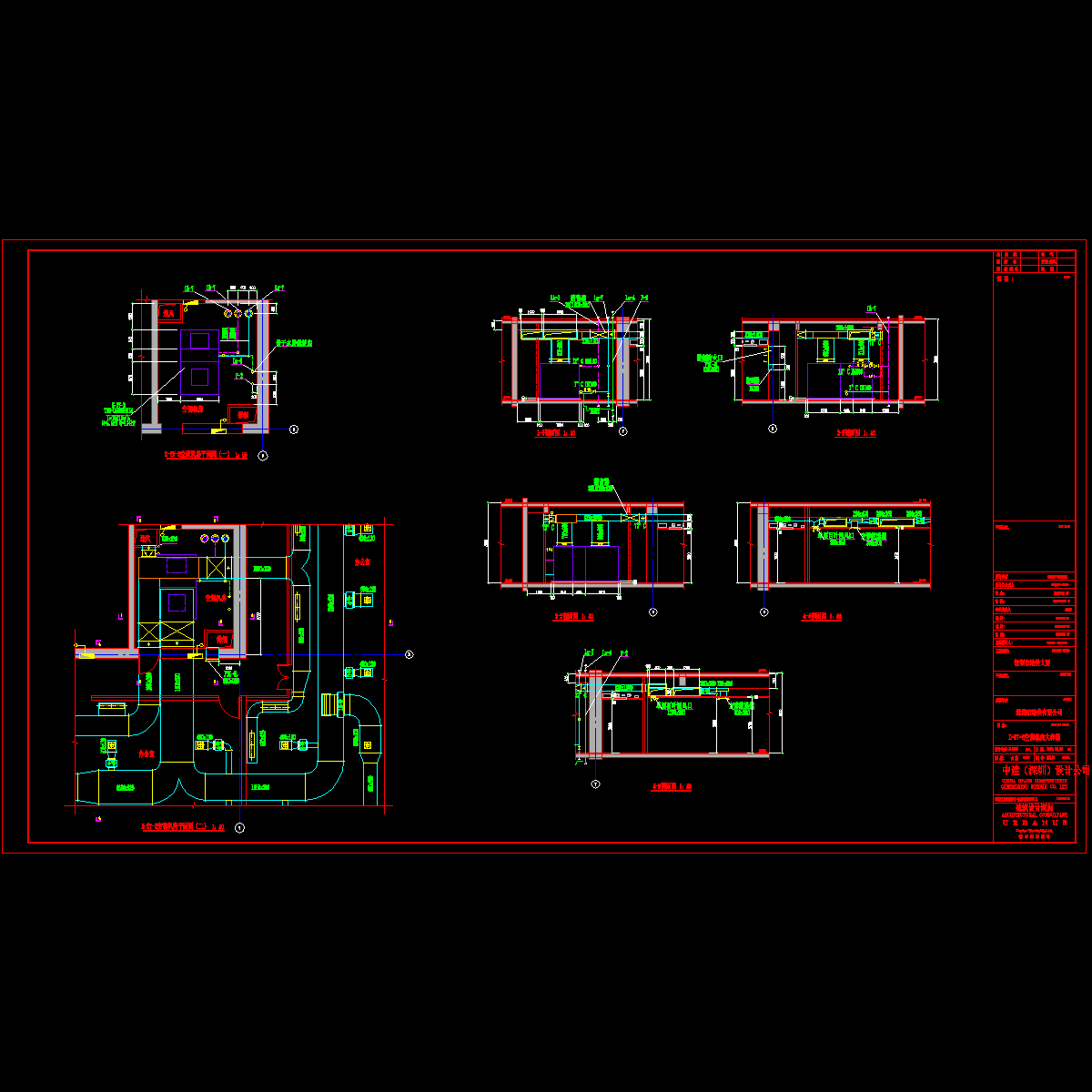

本项目位于广东省，是一个超高层 建筑，地上33层，地下4层，总建筑面积84313.35平方米。图纸内容主要包含设计施工说明，主要设备材料表及图例，通风、防排烟系统原理图，空调水路系统原理图，通风空调平面图，冷机房平面图，制冷机房 ，空调水管平面图，平时通风空调平面图，冷却塔详图，空调换热站平面图，战时通风 ，空调机房详图，调机房大样图等...

二、空调系统：
1.冷热源：采用离心式水冷冷水机组，螺杆式冷水机组，...
2.风系统：采用风机盘管加新风系统，全空气系统，变风量空调系统，定风量空调系统...
3.水系统：采用一次泵变流量系统，楼外主立管采用同程式系统，其它立管和各水平主干管采用异程式系统...

三、通风防排烟系统：
通风系统：
地下车库根据防火分区和人防防护单元的划分，设置机械送排风系统，与消防防排烟系统合用，平时通风换气，火灾时排烟、补风。
地下一层车库为第二十防火分区。因设天井自然通风，故不设机械通风、防排烟系统。
发电机房设送排风系统，平时开启。火灾气体灭火时防火阀关断，风机关闭；灭火后手动开启防火阀，风机自动开启。防火分区的进风采用车道自然补风...
防排烟系统：
地下四层内走道为一个防火分区,设有一个机械排烟系统（PY-B4-1）。选用高温排烟轴流风机，排风机设置在水泵房。主楼23、24层办公室大堂吊顶底 设电动窗自然排烟。其开窗有效面积不应小于该大堂防火分区地面面积的5%。塔楼三十层中央控制大厅设有两个机械排烟系统（PY-30-1~2）。选用高温排烟轴流风机，排风机设置在吊顶内...

地下三层战时通风平面图

地下四层通风空调平面图

高区空调换热站平面图（一）

空调水路系统原理图（一）

三十三层空调水管平面图

通风空调平面图

一层空调水管平面图

一层通风空调平面图
