21层商业综合体通风空调及防排烟系统设计CAD施工图纸

附件详情

一、项目概要：
1号楼基底面积:8388.8平方米.地上总建筑设计面积：54377.96平方米。其中，办公建筑面积:25821平方米，由21层商业建筑及地下车库组成，是一个功能完备、配套齐全的商业综合体...
二、冷热源：
冷源的确定：采用溴化锂直燃型冷温水机组制冷、热方式，冷冻水供回水温度为7/12℃，热水供回水温度为60/50℃...
三、空调系统：

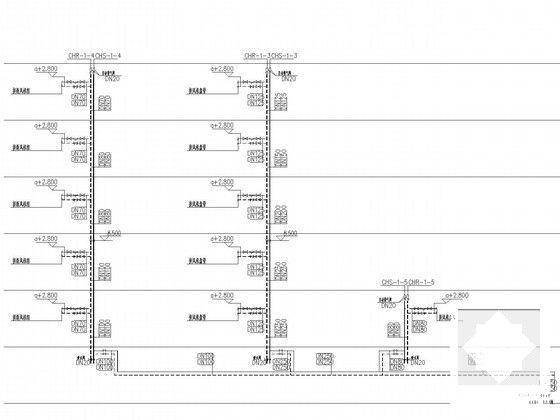

1.空调冷热水系统采用两管制，一次泵，定流量及变流量系统。

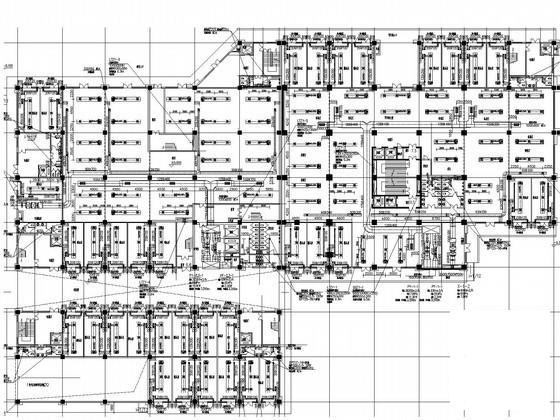

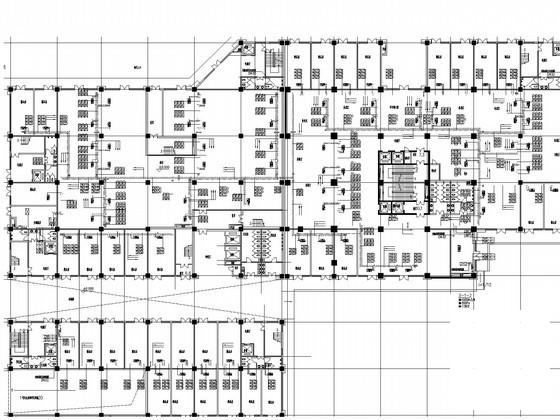

2.风系统设计风机盘管+新风的空调形式，风盘为两管制...
四、通风系统：
1.卫生间内设计机械排风系统。
2.加湿方式：新风机组及空调机组均采用湿膜加湿方式。
3.公共卫生间：根据通风的需要，设计机械排风系统...
五、防排烟系统：

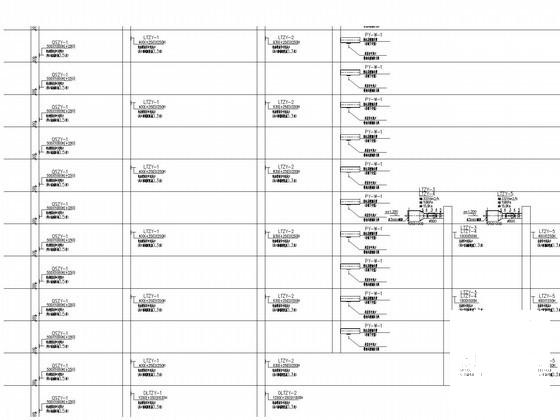

1.防排烟系统主要是由楼梯加压送风系统、排烟系统及相应的控制系统组成。
2.防烟楼梯间、消防电梯前室的加压送风系统的加压风机位于屋顶层。

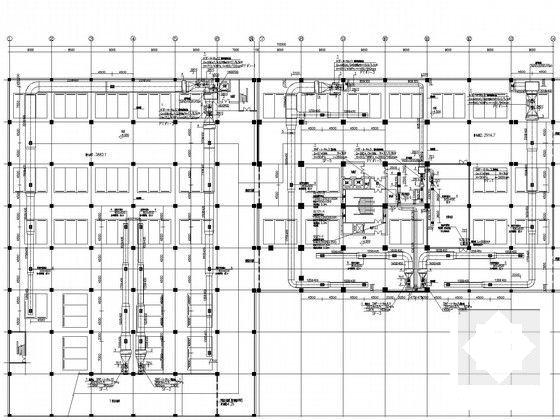

3.排烟量按防烟分区面积每平方米60m3/h计算...

图纸共20张。
