23层商业综合体空调通风及防排烟系统设计CAD施工图纸

附件详情

一、项目概要：
基底面积:8388.8平方米.地上总建筑设计面积：54377.96平方米。其中，办公建筑面

积:25821平方米......
二、冷热源：
采用溴化锂直燃型冷温水机组制冷、热方式，冷冻水供回水温度为7/12℃，热水

供回水温度为60/50℃......
三、空调系统：
1.空调冷热水系统采用两管制。
2.采用一次泵系统，制冷机侧一次泵压差旁通控制为定流量，空调末端为变流量

运行。
3.设计风机盘管+新风的空调形式......
四、通风系统：
1.卫生间内设计机械排风系统。
2.新风机组及空调机组均采用湿膜加湿方式。
3.消防补风按大于排烟量50%计算，平时补风按排风量的80%计算.......

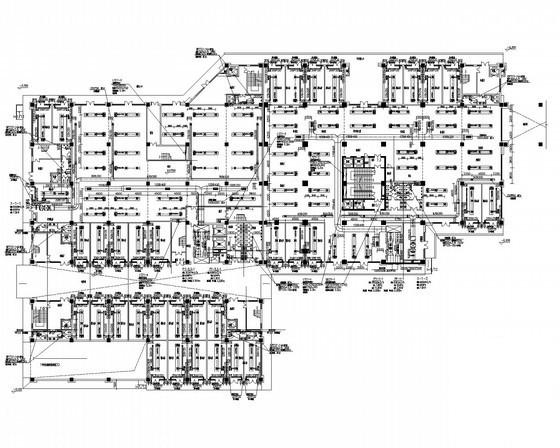

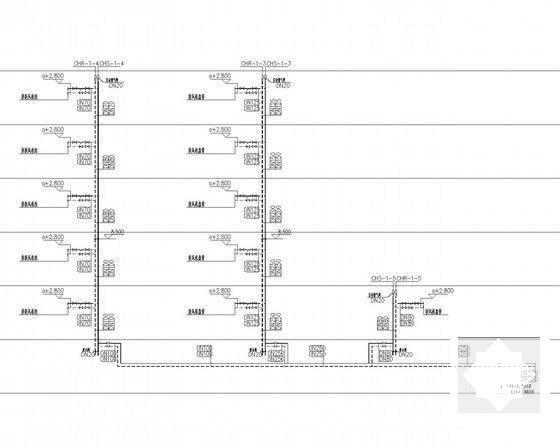

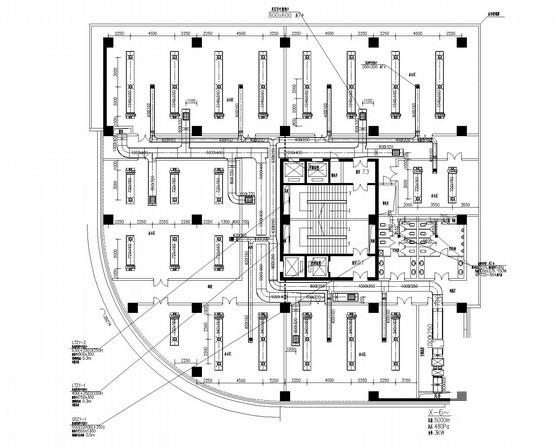

图纸共20张。
