33层商业建筑空调通风及防排烟系统设计CAD施工图纸(制冷机房设计)

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:超高层建筑
  • 建筑设计面积:162000平方米
  • 建筑地上层数:33层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:66张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:市政热网,电动压缩式冷水机组,空气调节器
  • 空调系统:空气-水系统,制冷剂系统
  • 水系统:单式泵,双管制,同程式,异程式
  • 送风方式:散流器送风
  • 节点大样:制冷机组
  • 项目所在地:河南

附件详情

一、项目概要:

该项目是一个超高层商业建筑,地上33层,地下3层,建筑面积162000平米。图纸内容包含设计施工说明,主要设备材料表及图例,制冷站管道 平面布置图 ,空调(供冷供热)原理图,制冷站管道系统图,空调风管平面、系统图,空调水管平面图,空调冷媒管平面图,机房层多联机室外机布置平面图,顶层多联机室外机布置平面图,空调立管系统图,风井剖面图,多联机系统原理图,通风、防排烟平面图,加压送风系统图等...

二、空调系统:

1.冷热源:采用水冷离心式冷水机组,螺杆机组供冷,多联机系统,市政管网...

2.风系统:采用吊顶式空气处理机加独立新风系统,多联机空调系统加独立新风系统...

3.水系统:采用二管制一次泵系统,冷水立管布置成异程式,商业区的三层、四层布置成异程,其它各层布置成近似同程...

三、 通风防排烟 系统:
(一).地下一层划分为8个防火分区。其中汽车库划分为第一至第六防火分区,第七、八防火分区为变、配电室。
1.第一防火分区划分为一个防烟分区,设一个排风兼排烟系统,平时低速排风,火灾时高速排烟。排烟量按换气次数6次/h计算,排风量按每辆车500m3/h计算。
2.第二防火分区划分为一个防烟分区,设一个排风兼排烟系统平时低速排风,火灾时高速排烟。排烟量按换气次数6次/h计算,排风量按每辆车500m3/h计算...

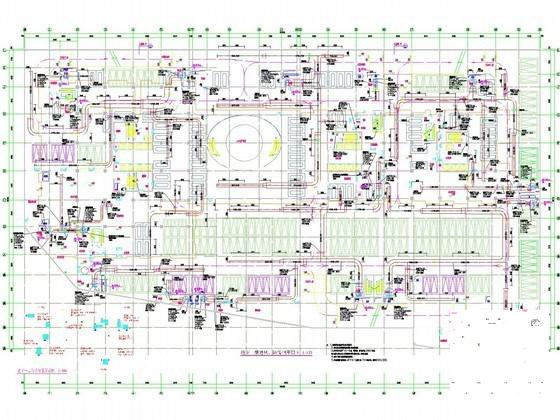

地下二层通风、防排烟平面图

地下三层通风、防排烟平面图

地下三层空调水管平面图

地下一层空调风管平面、系统图

一层空调水管平面图

一层通风、防排烟平面图

一层空调风管平面图
