超高层商业建筑空调通风及防排烟系统设计CAD施工大样图

一、项目概要：

该项目位于浙江省，是一个超高层 商业建筑 项目，地上31层，地下2层、总建筑面积：88539平方米，其中：地上建筑面积61448平方米，地下建筑面积27091平方米。6、建筑高度：128.52米。

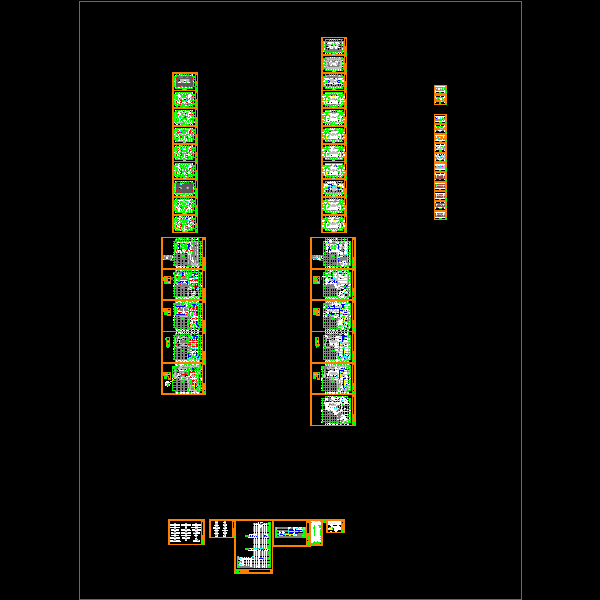

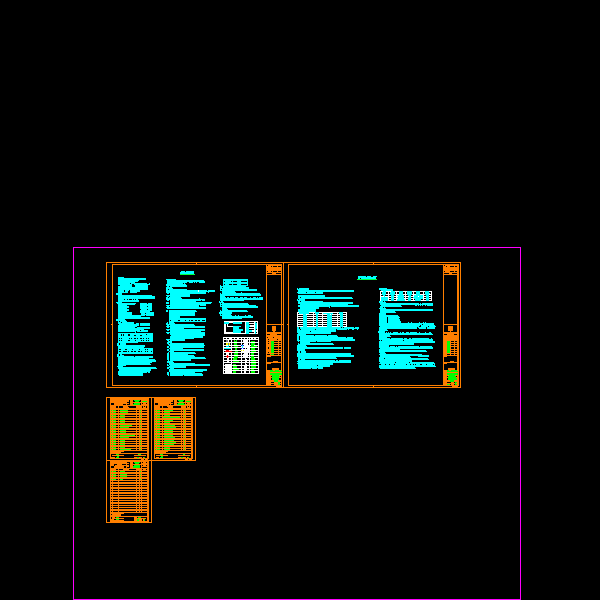

图纸内容主要包含空调通风设计及施工说明，主要设备材料表及图例，地下一层防排烟平面图，VRF空调系统施工说明，空调平面图，通风平面图，暖通予留洞 平面图 ，空调配置系统图，防排烟系统图，设备平台空调室外机侧视图，节点大样图等...

二、空调系统：

1.冷热源：采用变冷媒流量多联式空调系统...

2.风系统：采用新风空调器及全热交换机组...

三、通风防排烟系统：

通风系统：该项目地下汽车库按6次/h换气次数核算排风量。4～5次/h换气次数核算进风量。变配电间按12次/h换气次数核算排风量，10次/h换气次数核算送风量。生活水泵房按6次/h换气次数核算排风量，5次/h换气次数核算进风量。非机动车库按6次/h换气次数核算排风量，坡道自然补风。卫生间设置机械排风系统，排风换气次数不小于10次/h...

防排烟系统：设置机械加压送风防烟装置。对于主楼的防烟楼梯及前室进行分段加压送风及排烟，封闭的避难层设每平方米不小于30m/h的加压送风。对于设置防烟楼梯及合用前室的场所，对防烟楼梯间和合用前室分别送风，维持楼梯40～50Pa正压间，合用前室25～30Pa正压...

图纸展示：

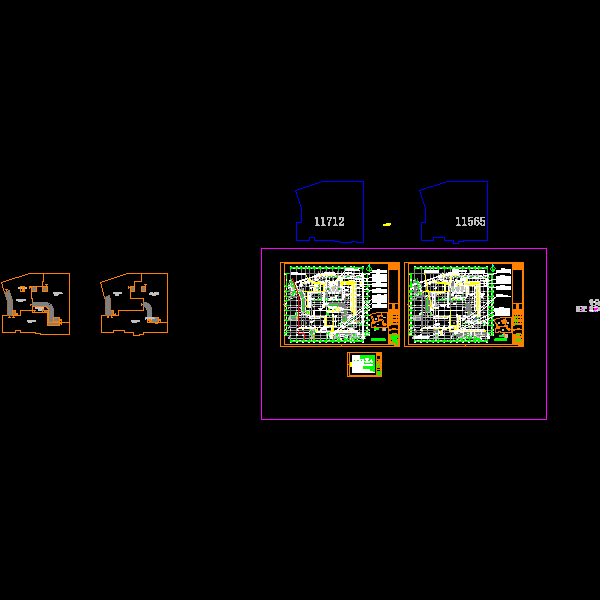

地下二层平时防排烟平面图

地下一层防排烟平面图

一层空调平面图

一层通风平面图

二层空调平面图

二层通风平面图

防排烟系统图一

非机动车库层通风平面图
