文娱建筑空调通风及防排烟系统设计CAD施工大样图

附件详情

一、项目概要：

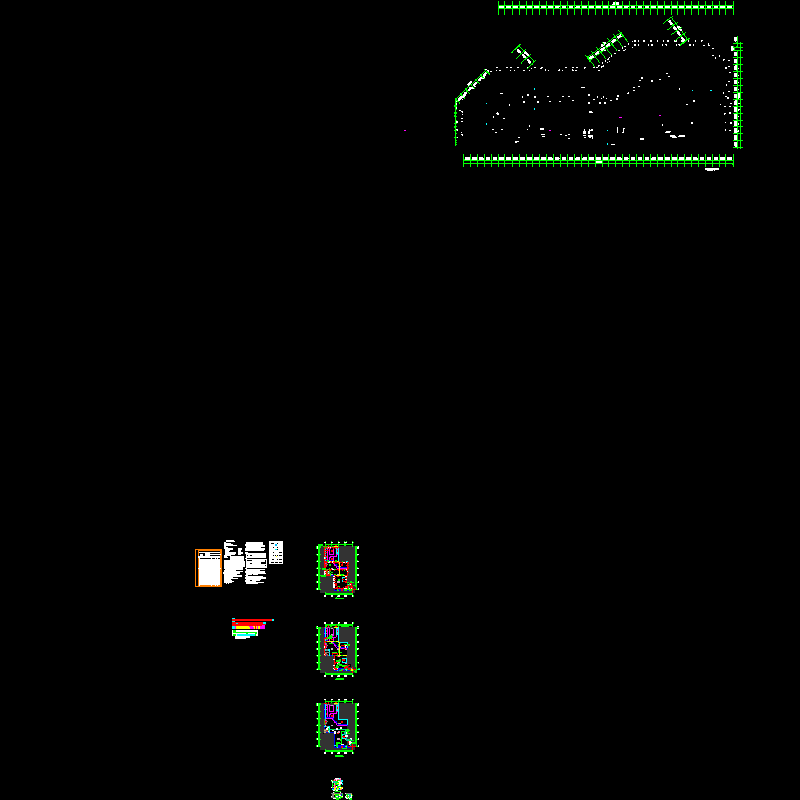

该项目为江苏省一亲子主题乐园，建筑面积1094平方米。图纸内容包含设计施工说明、设备材料表、空调通风平面图、防排烟平面图、空调水管平面图、空调机房大样图等...

二、空调系统：

1.冷热源：原动力中心...

2.风系统：采用风机盘管加新风的空调形式...

三、通风排烟系统：

1.通风系统：办公室、教室空调采用风机盘管加新风系统，游乐区采用全空气系统空调，送入新风...

2.防排烟系统：本次改造工程原有防排烟系统满足现有规范要求，重新划分防烟分区；补风系统:单独设置机械补风机，补风量不小于排烟量的50%；防排烟控制：平时电动多叶排烟风口上的280℃阀关闭，火灾时电动多页排烟风口上280℃防火阀打开，排烟风机启动，进行排烟，补风机启动补风...
