高层宾馆空调通风及防排烟系统设计CAD施工图纸（节能设计）

附件详情

一、项目概要：

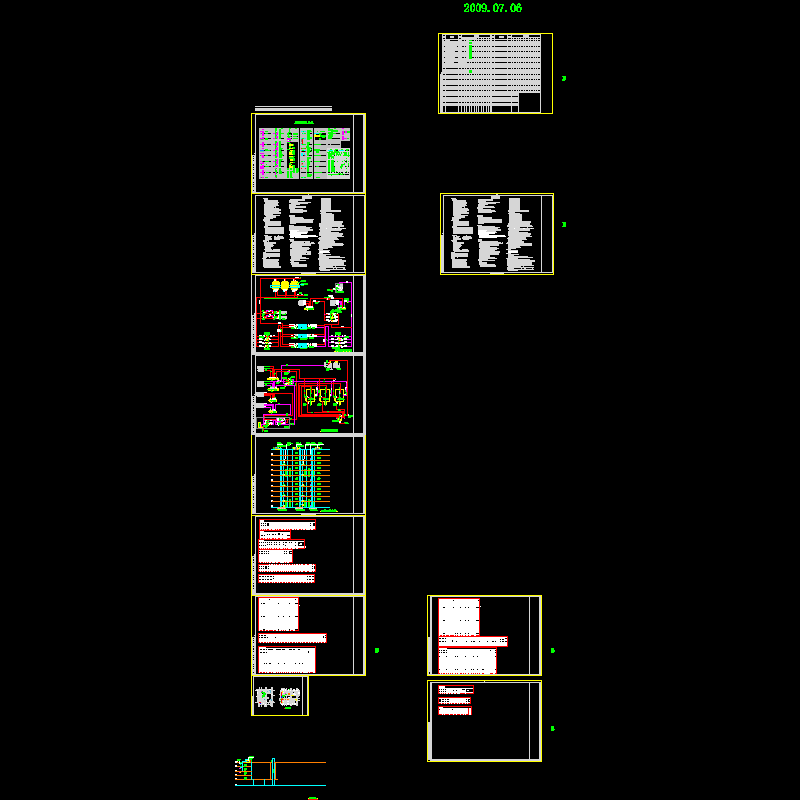

该项目位于上海市，是一个宾馆接待大楼，地上共9层，地下2层，本项目总建筑面积: 19613平方米，其中:地上建筑面积 14793平方米，地下建筑面积 4820平方米，建筑高度：35.00m。图纸内容包含设计施工说明，主要设备材料表及图例，冷冻机房水系统流程图，热水机组水系统流程图，正压送风系统原理图，正压送风口布置详图，空调通风系统平面图等...

二、空调系统：

1.冷热源：水冷电制冷机组...
2.风系统：采用风机盘管加新风系统和低速单风道全空气系统...

3.水系统：水系统采用二次泵变流量系统和四管制异程式系统，开式膨胀水箱定压方式...

三、通风排烟系统：

1.通风系统：地下变配电房采用机械排风方式,通风量按设备发热量计算；地下车库采用机械排风兼排烟的通风方式，按6次/h换气次数计算通风量；水泵房采用自然进风机械排风的通风方式，通风量按4次/h换气次数计算；浴厕均设有机械排风系统，通风量按10次/h换气次数计算...

2.防排烟系统：不满足规范自然通风条件的楼梯间设置正压送风系统。内走道排烟：疏散距离超过20米的封闭内走道设置机械排烟系统；地下一层车库设置机械排烟系统，排烟量按换气次数为6次/时计算，所有采用自然排烟的房间可开启的外窗面积大于地面面积的2%,并满足室内任一点到自然排烟口距离不大于30米...
