25层酒店式公寓空调通风及防排烟系统设计CAD施工图纸（节能设计）

附件详情

一、项目概要：

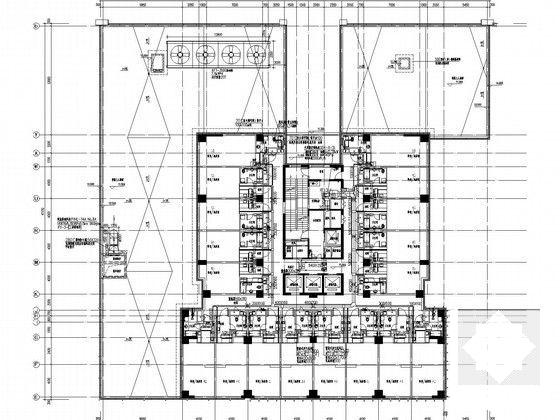

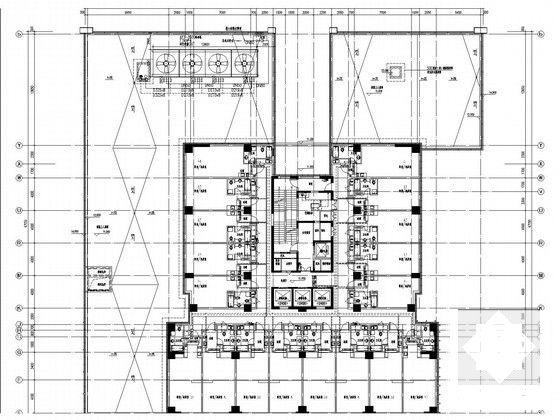

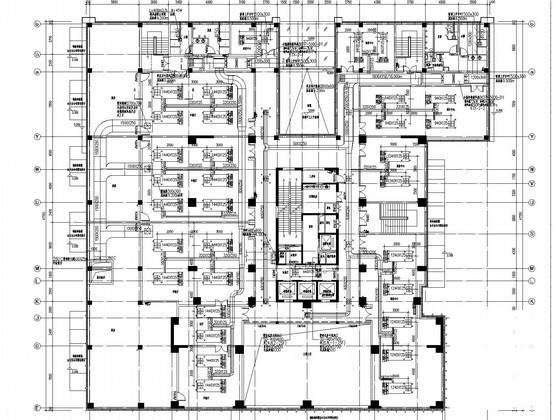

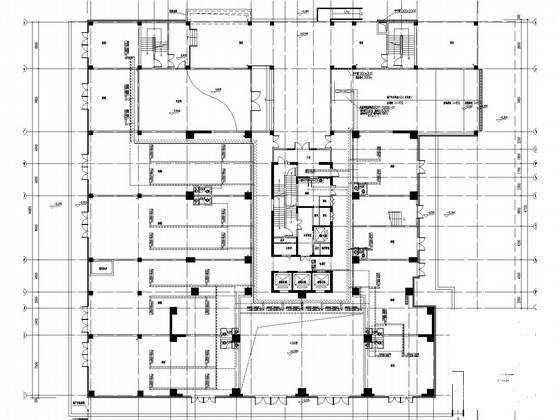

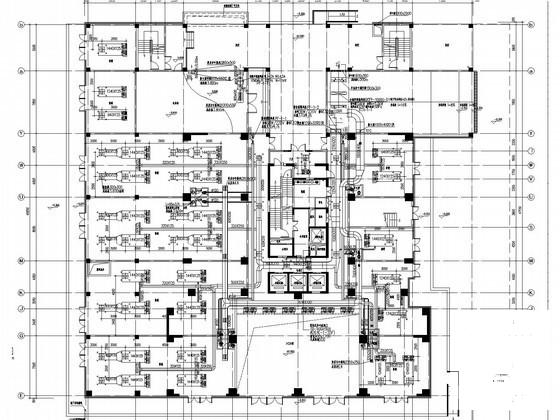

该项目位于上海市，是一个高层酒店式公寓建筑，地下一层，地上四~八层，建筑面积为42801平米，公寓地上二十五层。图纸内容包含设计及施工说明，主要设备材料表及图例，空调通风平面图，地下室消防通风平面图，空调水管平面图，屋顶空调通风消防设备平面图，剖面图，超市水系统图，消防风系统图，车库消防通风系统图，风管转换平面图，空调系统流程图，空调机房详图、剖面图，空调机房水管系统图，空调立管水系统图，空调水立管支架安装示意图等...

二、空调系统：

1.冷热源：采用风冷螺杆热泵机组，分体冷暖空调...

2.风系统：采用吊顶式空调器加全热交换器...

3.水系统：采用二管制系统定压...

三、 通风防排烟 系统：

1.通风系统：地下汽车库按照防火及防烟分区设置机械排风系统，换气次数为6次/小时，平时排风与消防排烟合用风机与风管。卫生间设有机械排风系统，换气次数为10次/小时。地下层设备房设有机械排风系统，换气次数为：水泵房及空调机房4次/小时，热交换室10次/小时，变电站按照变压器等设备的发热量计算，以下房间还设置有进风系统。餐厅及商铺设置排风系统，换气次数为2次/小时...

2.防排烟系统：地下室至一层的楼梯间高度均不大于10米，且均直通室外或开有符合要求的外窗。本建筑1号楼地下室为超市，建筑面积3776m，分为两个防火分区，建筑面积分别为1834m 和1930m ,该超市设置机械排烟系统，排烟量按照《建筑防排烟技术规程》中公式5.2.1~5.2.5计算。排烟口按照至防火分区内任一点的距离不大于30米设置，排烟口平时常闭，火灾时，开启着火的防火分区内的排烟口，同时开启排烟风机。排烟风机选用混流排烟风机，设置于专用排烟机房内。超市内同时设有机械补风系统，补风量为排烟量的60%，且与排烟风机同时启闭.地上房间均采用外窗自然排烟，开窗有效面积大于室内面积的2%...
