12层酒店空调通风及防排烟系统设计CAD施工图纸（机房设计）

附件详情

一、项目概要：

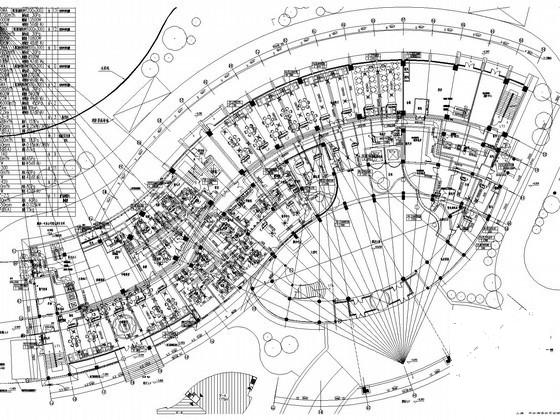

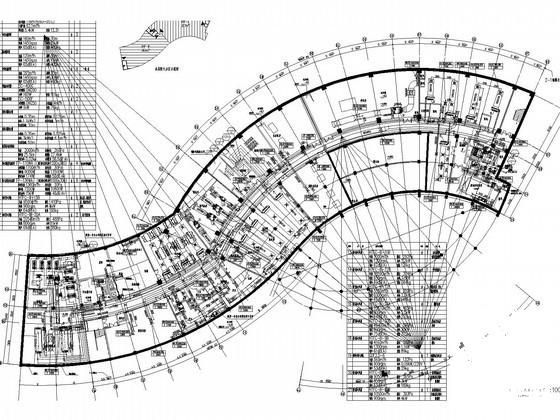

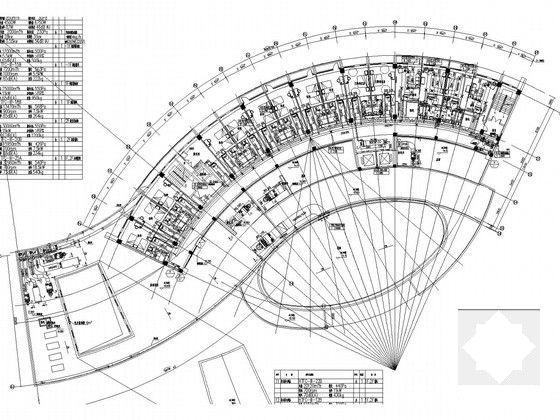

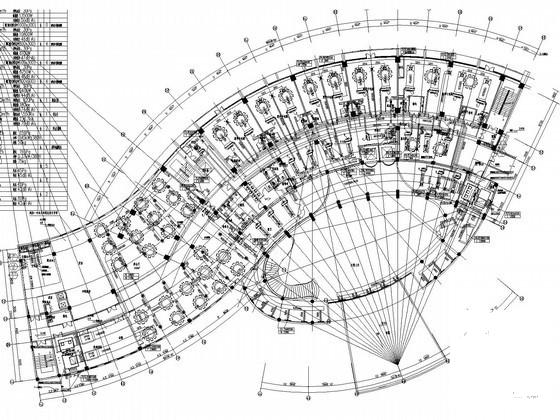

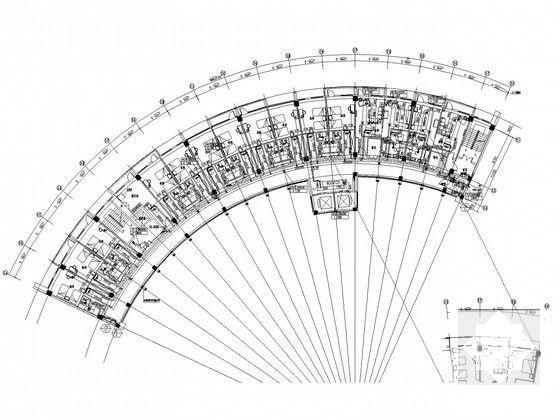

该项目是一个高层酒店建筑，地上十二层，地下一层，建筑面积20702.3平米。图纸内容包含设计及施工说明，主要设备材料表及图例，空调通风平面图，溴化锂机房及空调水泵房详图，空调机房详图，空调冷热源系统原理图，空调末端水系统流程图， 消防系统 原理图，油路系统原理图，油路系统布置平面图等...

二、空调系统：

1.冷热源：采用直燃型溴化锂吸收式冷温水机组，变频、变冷媒流量（VRV）空调机组...

2.风系统：采用全空气系统，风机盘管加新风系统，分体空调，VRV室内机...

3.水系统：空调水系统采用二管制，垂直同程，水平同程...

三、 通风防排烟 系统：

变电所设机械排风、自然进风系统。换气次数按设备发热量计算。生活水泵房、消防水泵房设机械排风系统。换气次数按4次/h换气计算。柴油发电机房设发电机组的排风、排烟系统，机械进风。溴化锂机房与空调水泵房设机械进排风系统。溴化锂机房通风量按12次/h换气计算；空调水泵房通风量按4次/h计算。各厨房设机械排油烟及排风系统，自然补风。油烟经屋面油烟净化机组处理后排放。员工更衣沐浴、卫生间设机械进排风系统。燃气表间设机械排风系统，排风量按12次/h计算。泳池水设备间设机械进排风系统。平时通风量6次/h，事故通风量12次/h...
