高层宾馆住宅综合楼采暖通风及防排烟系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅,宾馆
  • 建筑高度类型:高层建筑
  • 建筑设计面积:32771.44平方米
  • 建筑地上层数:26层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:16张
  • 设计年代:近代
  • 设计内容:通风,采暖,防排烟
  • 冷热源:市政热网
  • 采暖系统:散热器供暖
  • 水系统:双管制,同程式
  • 送风方式:散流器送风
  • 项目所在地:河南

附件详情

一、项目概要:

该项目位于北京市,为一类公建高层建筑,地下负一、二层为车库和消防水池、泵房、配电室等设备用房,一~四层为宾馆,五~二十六层为住宅。总建筑面积32771.44m2,建筑高度 81.45m。图纸内容包含设计施工说明,主要设备材料表及图例,通风平面图,采暖平面图,采暖及通风平面图,屋顶风机布置平面图,加压送风系统原理图,采暖立管系统图原理图,管道井详图,户内采暖系统原理图等...

二、住宅采暖系统设计:
1.该项目采用市政热网进行采暖供热。市政热网引入小区住宅楼地下室热交换站内,经换热机组交换成室内采暖系统所需的热水,供回水温度为75/50°c。采暖系统定压及补水由热交换站解决。
2.该项目采暖总热负荷为672KW,采暖热负荷指标为33.4W/m2。
3.本项目地上住宅部分采暖系统为共用立管的分户热计量散热器采暖。采暖系统分为低区系统(五至十五层)和高区系统(十六层及以上)。
4.户内采暖系统采用下分式双管同程式系统,水平管道埋设在地面垫层内。
5.各组立管每层由分、集水器连接10个户内系统,入户装置设在采暖管道竖井中。

三 、通风排烟:
商业防火分区设1套机械排烟系统和1套机械送风系统。排烟系统采用消防高温混流风机,仅火灾使用。送风系统利用新风机组的送风风机。
旅馆二-四层内走道设置机械排烟系统,风机布置在五层顶排烟量按120m/h.m,每层布置两个远控防火排烟口。
加压送风系统设计:核心筒楼梯间:各单元的所有楼梯间分段设置系统,上段为地上部分,下段为地下部分。上段系统风机设置在塔楼屋面;下段系统风机设置在负二层顶板下前室及合用前室:系统不分段,风机设置在塔楼屋面。旅店防烟楼梯间:各设一套加压送风系统。风机吊装在负一层风机房内...


二层通风平面图

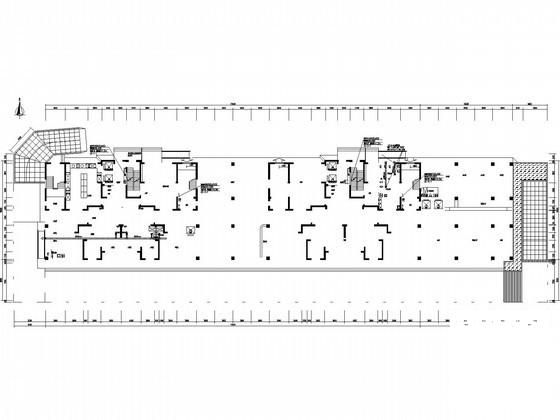

负二层通风平面图

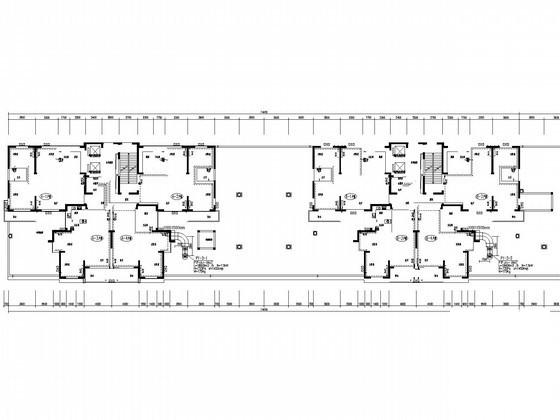

三、四层通风平面图

负一层通风平面图

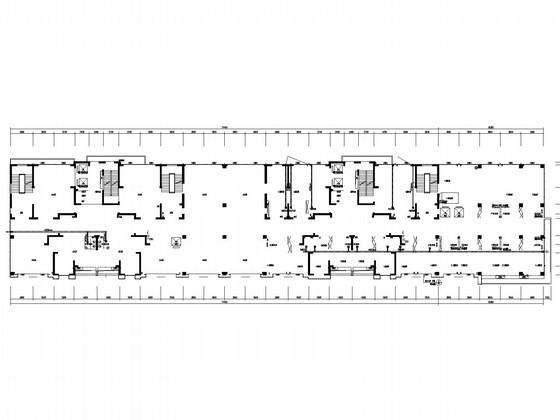

一层采暖及通风平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 住宅采暖排烟通风 - 1
    住宅采暖排烟通风 - 1
  • 住宅采暖排烟通风 - 2
    住宅采暖排烟通风 - 2
  • 住宅采暖排烟通风 - 3
    住宅采暖排烟通风 - 3
  • 住宅采暖排烟通风 - 4
    住宅采暖排烟通风 - 4
以上是部分截图,请下载附件后查看完整高清内容
