高层商娱办公综合楼采暖通风及防排烟系统设计施工大样图

附件详情

一、项目概要：

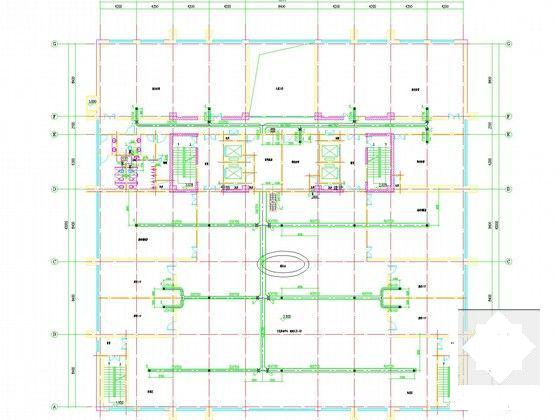

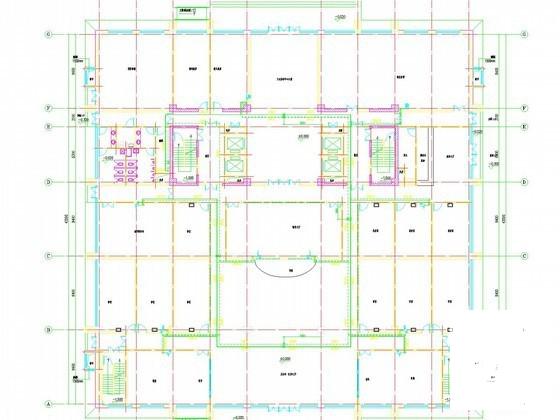

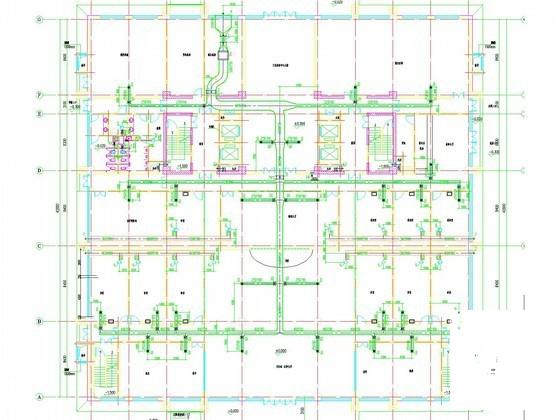

该项目是一个高层商娱办公综合楼建筑。位于石家庄市，总建筑面积为20226.2m2，供暖面积18289.8m2，地下1层，地上10层。图纸内容包含设计施工说明，主要设备材料表及图例，通风平面图，供暖干管平面图，屋顶设备布置平面图，供暖系统干管系统图，加压送风流程图，新风机房大样图等...

二、采暖设计：

1 供暖总负荷638.9Kw，供暖面积热指标34.9W/m2 。
2 本集中供暖系统热媒为45/38°C热水，由小区换热站提供；系统定压及补水由换热站统一解决。

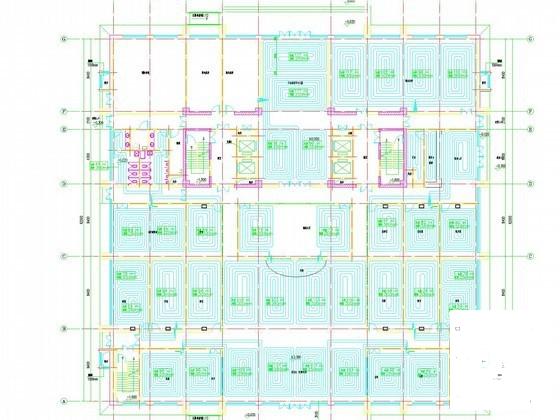

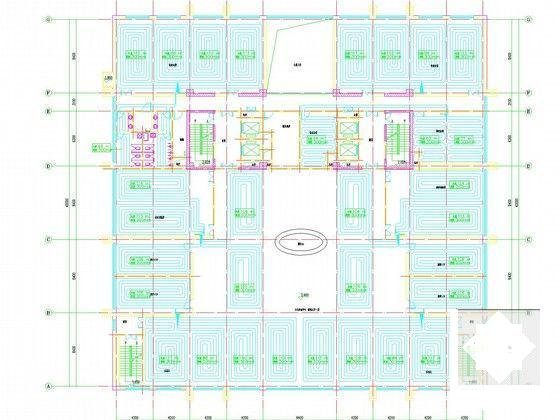

3 本系统为共用立管分户独立供暖系统，实行 分户计量 ，分户温控。户内系统采用低温地板辐射采暖系统...

三、通风、防排烟系统：

1 公共卫生间设机械排风，换气次数为10次/时。
2 电梯机房设机械排风系统,排风换气次数为12次/时。
3 一层暗诊室、输液大厅设机械通风,排风换气次数为4次/时。
4 四层浴室设机械通风,排风换气次数为5次/时。
5 六~十层休闲活动区设机械通风,排风换气次数为2次/时。
6 楼梯间、消防电梯合用前室分别设机械加压送风系统。
7 六~十层中庭设机械排烟系统，排烟换气次数为6次/时...
