超高层住宅楼采暖通风及防排烟系统设计CAD施工图纸

  • 设计说明:有
  • 建筑类别:住宅
  • 建筑高度:超高层建筑
  • 建筑面积:45128.83平方米
  • 地上层数:45层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计年代:近代
  • 设计内容:通风,采暖,防排烟,其它
  • 采暖系统:散热器供暖,热水辐射
  • 送风方式:散流器送风
  • 项目地址:甘肃

一、项目概要:
该项目位于甘肃省,是一个超高层住宅楼建筑项目,地上45层,地下2层,总建筑面积:45128.83平方米。
图纸内容主要包含空调通风设计及施工说明,主要设备材料表及图例,正压送风系统图, 平面图,采暖平面图等...

二、采暖设计:
1.该项目住宅采暖方式采用低温热水地板辐射供暖,热源由燃气壁挂炉提供。采暖供回水温度为60/50°C,工作压力为0.4MPa。入户大堂采用低温热水地板辐射供暖,采暖供回水温度为60/50°C。一、二层商铺采用散热器采暖,采暖供回水温度为85/60°C。热源均由市政热力的120/70°C热水经二次换热后提供。采用散热器采暖...

三、通风防排烟系统:
1.防烟楼梯间、合用前室、前室均设机械加压送风系统。
2.每个防烟楼梯间的机械加压送风系统共分三段设置。地下部分为单独一个系统,加压送风机设在地下一层;1~22层为一个系统,加压送风机设在一层天花内;23层以上为一个系统,加压送风机设在屋顶;系统设置自垂百叶送风口,每二到三层设置一个,地下部分每层设置一个。系统设置自垂百叶送风口,每二到三层设置一个,地下部分设置一个,位于地下一层...

图纸展示:
地下二层通风防排烟平面图
地下一层采暖、通风、防排烟平面图
一层采暖、通风、防排烟平面图
二层采暖、通风、防排烟平面图
以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

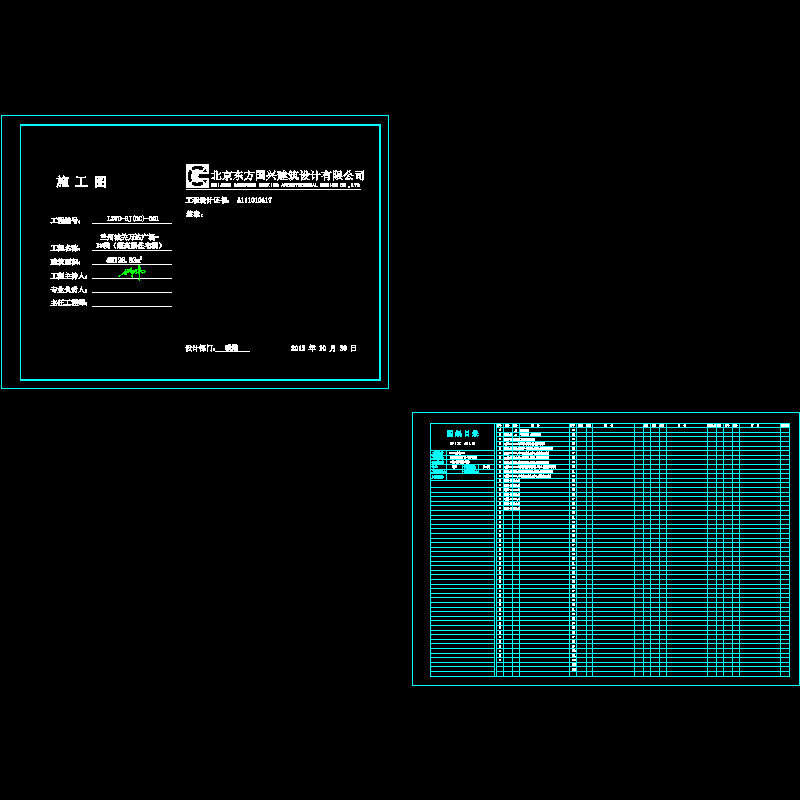

  • 封面目录.dwg
    封面目录.dwg

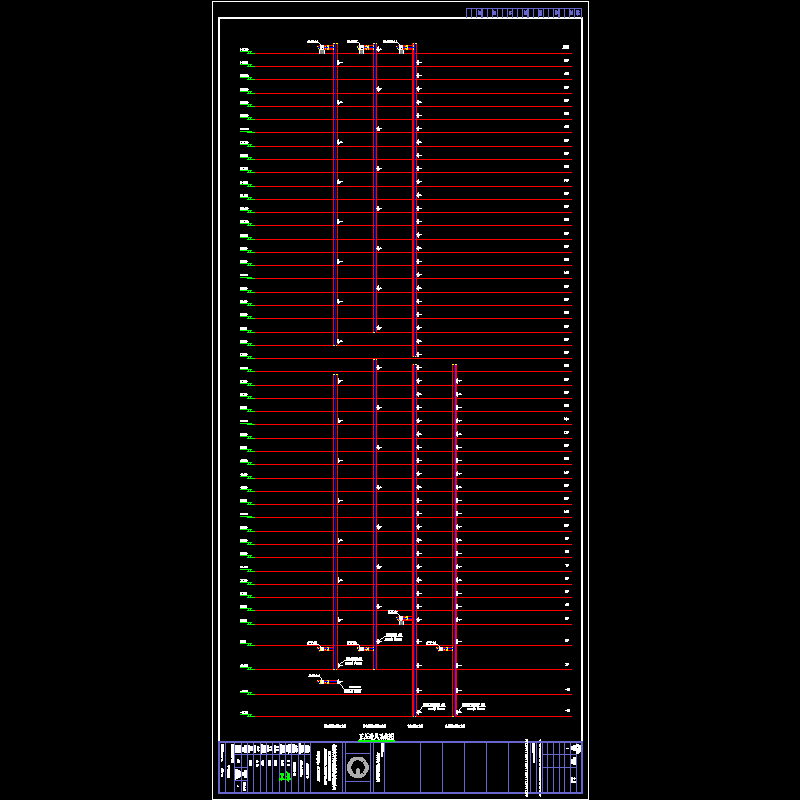

  • 暖通系统图.dwg
    暖通系统图.dwg

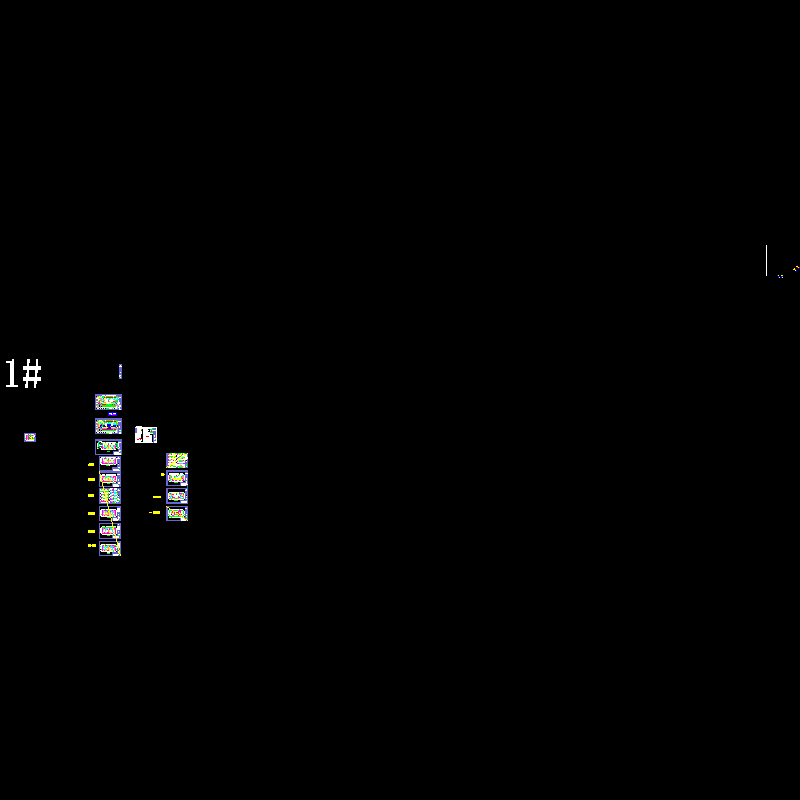

  • 一版施工图(地上暖)20121025.dwg
