超高层公寓住宅楼暖通空调采暖通风防排烟系统CAD施工图纸(混凝土基础)

附件详情

一、项目概要：
本项目建筑物地上42层、为超高层公寓住宅楼，地上1F~3F为公建，其建筑面积为4877m2，4F~42F为公寓住宅，其建筑面积为36586m2...
二、冷热源：
热媒为60/50℃热水。热媒由公寓热交换站统一供给...
三、空调系统：

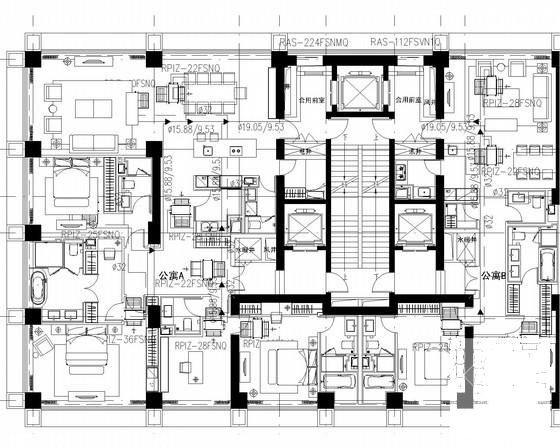

1.公寓入口门厅采用变频多联式空调系统，公寓采用户式变频多联式空调系统。

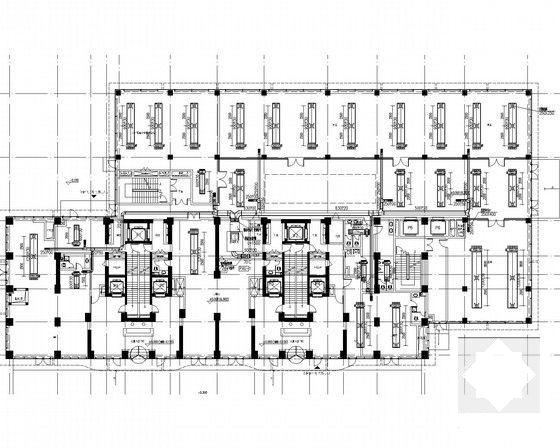

2.裙房商铺采用风机盘管（FCU）加新风系统...
四、采暖系统：

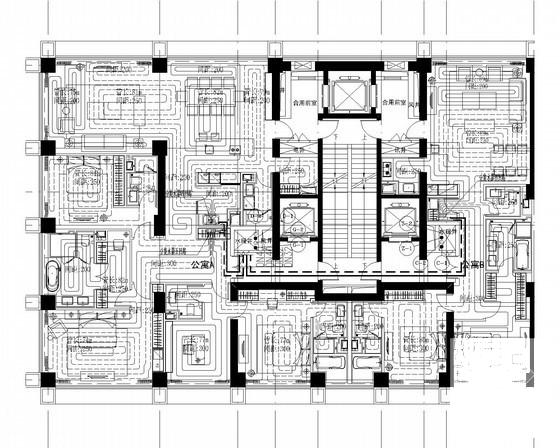

1.住宅采暖系统供回水干管在竖井内敷设，竖向干管为异程式。进入各户为低温地板辐射供暖系统。

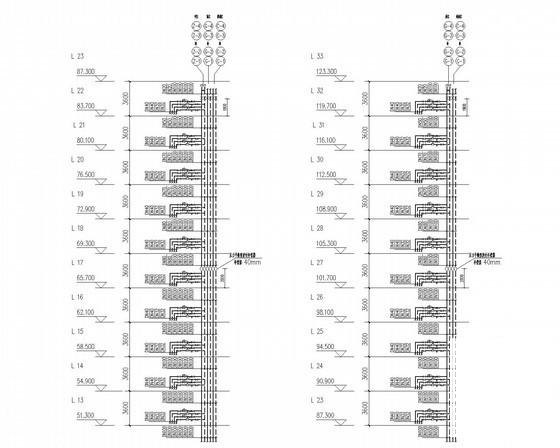

2.采暖系统分为3个区：1～12层为低区，13～22层为中区，23～42层为高区...
五、通风系统：
1.超高层公寓全热新风系统：新风标准每人30m3/h。
2.公寓厨卫排气系统：卫生间设置小型管道排风机...
六、防排烟系统：

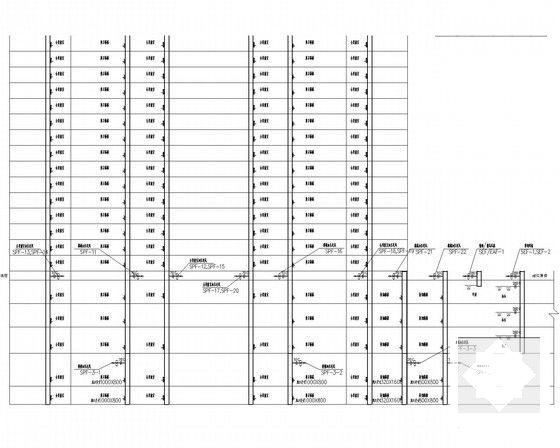

1.防烟楼梯间、消防电梯间前室、合用前室设加压送风系统。防烟楼梯间加压采用自垂百叶送风口，前室加压采用多叶送风口。
2.商业部分设置机械排烟系统，系统排烟量按最大防烟分区面积每平米不少于120立方米/小时计算...

图纸共36张。
