多层住宅楼小区采暖通风及防排烟系统设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计面积:18534.726平方米
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:20张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,冷热源
  • 冷热源:市政热网
  • 采暖系统:散热器供暖
  • 送风方式:散流器送风
  • 项目所在地:山东

附件详情

一、项目概要:

该项目位于山东省,是一个多层住宅小区建筑,地上6层,地下1层,建筑面积18534.726平方米。图纸内容包含设计及施工说明,主要设备材料表及图例,采暖平面图,采暖系统图、大样图等...

二、采暖系统:

1、该项目项目设计为80℃/55℃热水采暖系统,R1、R2采暖热负荷均为36.53kW,阻力损失为31.5kPa。采暖热指标为24.7W/m 。
2、采暖系统工作压力为0.6MPa。
3、该项目采暖系统热源由小区换热站提供,热力入口装置安装在地下室热计量室内。
4、该项目采暖系统形式采用公共立管的分户独立式系统。供、回水立管设于户外公共空间的采暖管井内,并在管井内的进出每户的供回水支管上安装热计量装置。

三、通风及防排烟系统:

1、各卫生间均采用自带止回阀的天花板型换气扇进行排风,排风接入排风竖井,天花板型换气扇采用金属软管与排风竖井连接。
2、住宅内厨房设防火型垂直排烟排风道,户内自设成品排油烟机组通过软管接入排风竖井。
3、住宅夏季采用一拖一式分体式空调,采用壁挂式室内机,空调容量为2HP。空调的选用由用户自理,该资料只预留空调板及电量...

C6二∽五层采暖平面图

C7一层采暖平面图

C7六层采暖平面图

C7储藏室采暖平面图

C7二∽五层采暖平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

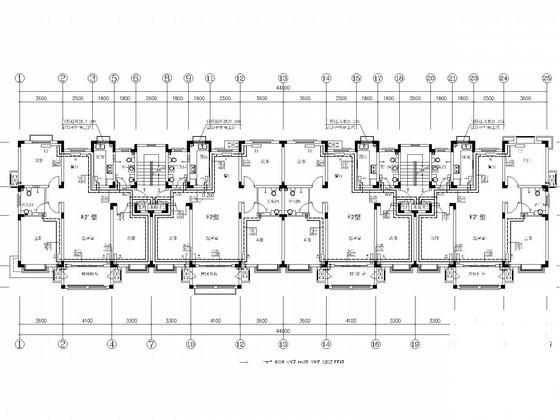

  • 多层住宅楼小区采暖通风及防排烟系统设计CAD施工图纸 - 1
    第 1 张图

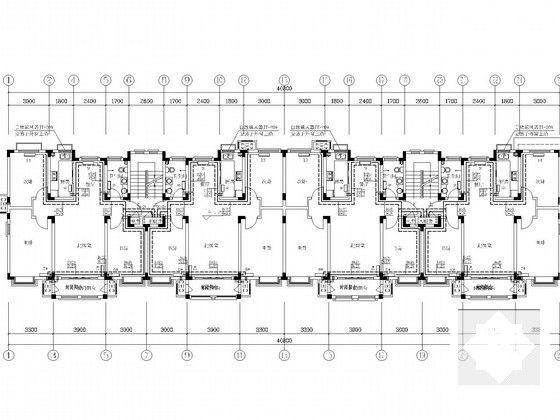

  • 多层住宅楼小区采暖通风及防排烟系统设计CAD施工图纸 - 2
    第 2 张图

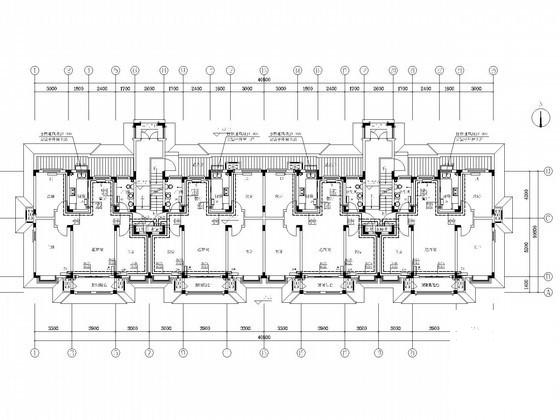

  • 多层住宅楼小区采暖通风及防排烟系统设计CAD施工图纸 - 3
    第 3 张图

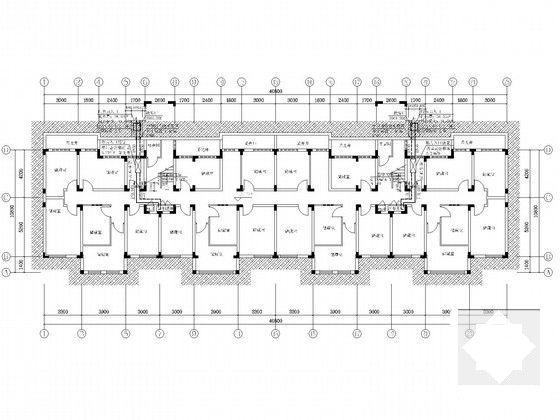

  • 多层住宅楼小区采暖通风及防排烟系统设计CAD施工图纸 - 4
    第 4 张图

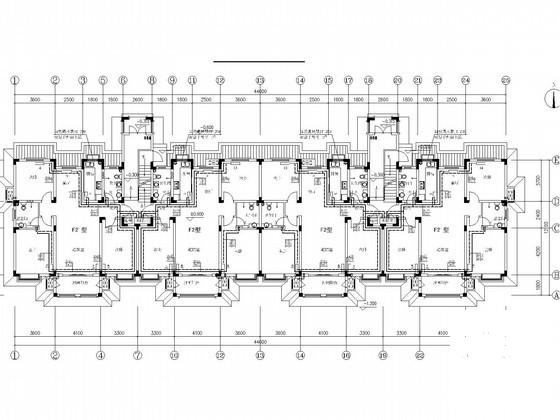

  • 多层住宅楼小区采暖通风及防排烟系统设计CAD施工图纸 - 5
    第 5 张图
  • 多层住宅楼小区采暖通风及防排烟系统设计CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
