多层宾馆通风及防排烟系统设计CAD施工图纸(人防设计)

  • 设计说明:有
  • 建筑类别:酒店
  • 建筑高度:多层建筑
  • 建筑面积:14615平方米
  • 地上层数:3层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:16张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,人防
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统
  • 全空气系统:单风道
  • 水系统:四管制,异程式
  • 送风方式:散流器送风
  • 项目地址:上海

附件详情

一、项目概要:

该项目位于上海市,是一个宾馆建筑,地上共三层,地下一层,本项目总建筑面积: 14615平方米,其中:地上建筑面积 7976平方米,地下建筑面积 6639平方米。图纸内容包含设计施工说明,主要设备材料表及图例, 平面图,正压送风系统原理图,走廊排烟系统原理图等...

二、空调系统:

1.冷热源:能源中心...

2.风系统:采用风机盘管加新风系统和低速单风道全空气系统...

3.水系统:采用四管制异程式系统...

三、通风排烟系统:

1.通风系统:地下变配电房采用机械排风方式,通风量按设备发热量计算;地下车库采用机械排风兼排烟的通风方式,按6次/h换气次数计算通风量;水泵房采用自然进风机械排风的通风方式,通风量按4次/h换气次数计算;4.浴厕均设有机械排风系统,通风量按10次/h换气次数计算...

2.防排烟系统:不满足规范自然通风条件的楼梯间设置正压送风系统。内走道排烟:疏散距离超过20米的封闭内走道设置机械排烟系统;地下一层车库设置机械排烟系统,排烟量按换气次数为6次/时计算,所有采用自然排烟的房间可开启的外窗面积大于地面面积的2%,并满足室内任一点到自然排烟口距离不大于30米...

一层空调通风系统平面图

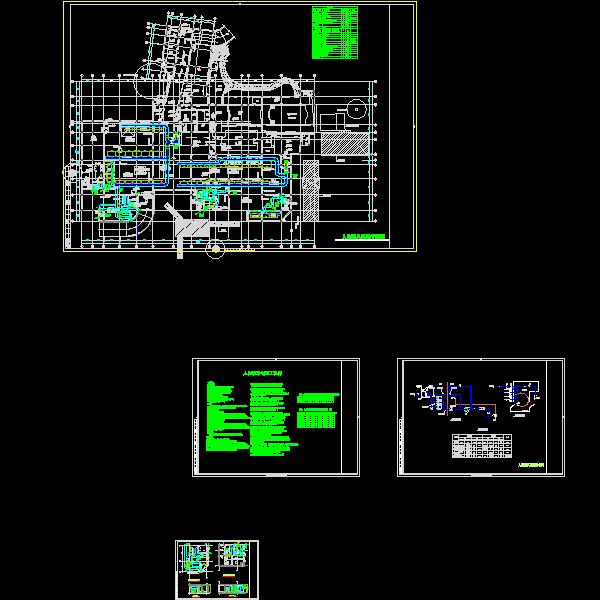

人防通风系统平面图

三层空调通风系统平面图

进风口部原理图

二层空调通风系统平面图

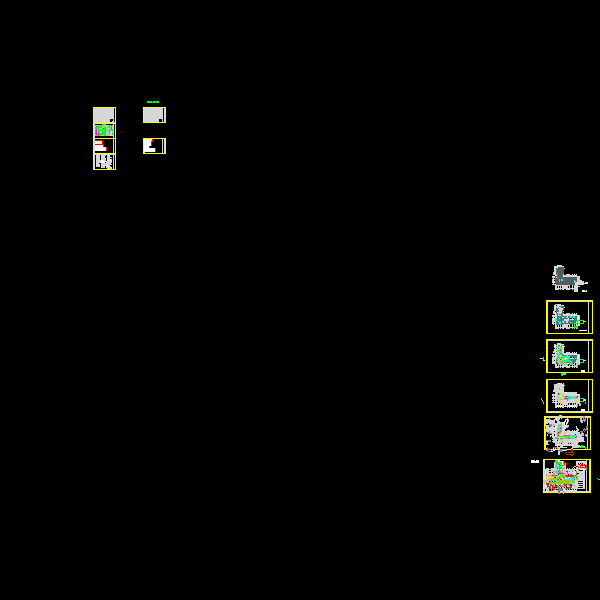

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
  • m-贵宾-100-090706.dwg
    m-贵宾-100-090706.dwg
  • rf.dwg
    rf.dwg
以上是部分截图,请下载附件后查看完整高清内容
