多层商场空调通风及防排烟系统设计CAD施工图纸.dwg

附件详情

一、项目概要：

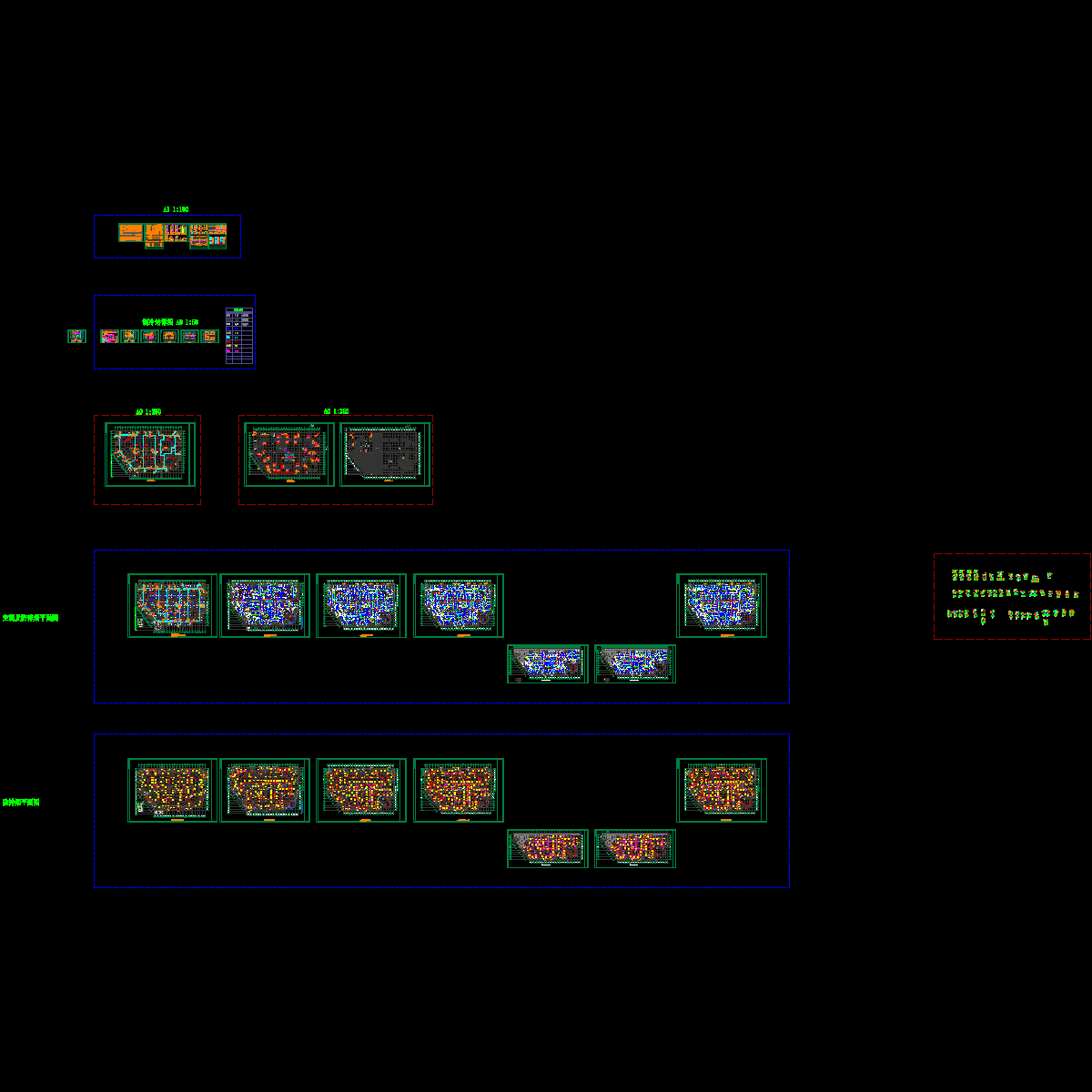

该项目位于安徽省，是一个大型家私商场建筑，地下一层，地上六层，总建筑面积为171523.8m2。图纸内容包含设计施工说明，主要设备材料表及图例，防排烟系统原理图，正压送风机排烟风机安装示意图，立式空气处理机配管图，空调立管系统图，制冷机房详图，空调水系统流程图，制冷机房通风风管平面图，制冷机房设备基础定位图，屋面冷却塔详图，冷却塔设备基础示意图，水管平面图，屋顶设备平面图，空调及防排烟系统平面图等...

二、空调系统：

1.冷热源：采用溴化锂直燃机组...

2.风系统：采用全空气空调系统...

3.水系统：采用两管制、一次泵闭式循环水系统，末端变流量...

三、通风排烟系统：

1.通风系统：地下二层制冷机房泵房设置机械通风系统，排风量按换气次数6次/h确定，机械补风，补风量为排风量的80%；地下一层直燃机房设置事故机械排风系统，排风量按照换气次数12次/h计算，自然补风，直燃机房排风机应采用防爆型，并与燃气主管及报警系统连锁；泵房设置机械排风系统，换气次数为换气次数6次/h，机械补风,补风量为排风量的80%，配电房设置机械排风系统，换气次数为12次/h，机械补风,补风量为排风量的80...

2.防排烟系统：该项目地上及地下部分的防烟楼梯间、合用前室均设置加压送风系统,加压送风机设置于屋面；合用前室的正压送风口采用常闭多叶送风口，每层设置一个，火灾时由消防控制中心自动或手动打开着火层及其上部一层（共两层）前室及合用前室的常闭型正压送风口，并联动正压风机对合用前室进行正压送风...
