高层住宅建筑采暖通风及防排烟系统设计CAD施工图纸(人防设计)

  • 设计说明:有
  • 建筑类别:住宅
  • 建筑高度:高层建筑
  • 建筑面积:21934.05平方米
  • 地上层数:32层
  • 地下层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计年代:近代
  • 设计内容:通风,采暖,防排烟,冷热源,人防
  • 冷热源:市政热网
  • 采暖系统:热水辐射
  • 送风方式:散流器送风
  • 项目地址:河北

附件详情

一、项目概要:

该项目位于河北省,是一个高层住宅建筑,地上32层,地下3层,建筑面积21934.05平方米。图纸内容包含设计及施工说明,主要设备材料表及图例,人防设计说明, 战时人防通风 平面图,采暖干管及通风平面图,采暖平面图,通风平面图,管井详图,采暖系统透视图等...

二、采暖设计:

该项目冬季设集中采暖,其中一~十一层为低区,十二~二十二为中区,二十三~三十二层为高区。
1.热源:该项目采暖热媒为50/40°C热水,由小区换热站提供,补水定压在换热站内解决。
2.采暖热负荷和阻力损失:本楼热负荷为:511.7Kw,热指标:41.05w/m2.
3.本建筑采暖形式为 分户计量 ,低温热水地板辐射采暖系统,分集水器明设。
4.采暖单元热力入户管径为DN80,总热量表采用PHRLB超声波热量表,口径为DN50,流量:15m/h;单元热量表安装于地下一层热计量间。
5. 每组分集水器供水支管设置自力温控调节阀。KV=5,温控器设置于客厅,距地1.4m安装(可与客厅照明开关并排设置)。

三、通风设计:

1.厕所由卫生间通风器经变压式风道排至屋顶,由电气专业预留电量和插座。
2.厨房设机械排风系统,由脱排油烟机经变压式风道排至屋顶,由电气专业预留电量和插座。
3.电梯机房设机械排风系统,换气次数为15次/h,由隔墙用百叶窗换气扇直接排至室外。
4.强、弱电间设机械通风,换气次数为6次/h。由隔墙用百叶窗换气扇排至走道。
5.地下储藏间自然通风排烟,开窗面积满足相应的规范要求。

四、防排烟系统:

地下二层~三十二层防烟楼梯间及其前室、合用前室采用自然防排烟,开窗面积满足规范要求...


以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

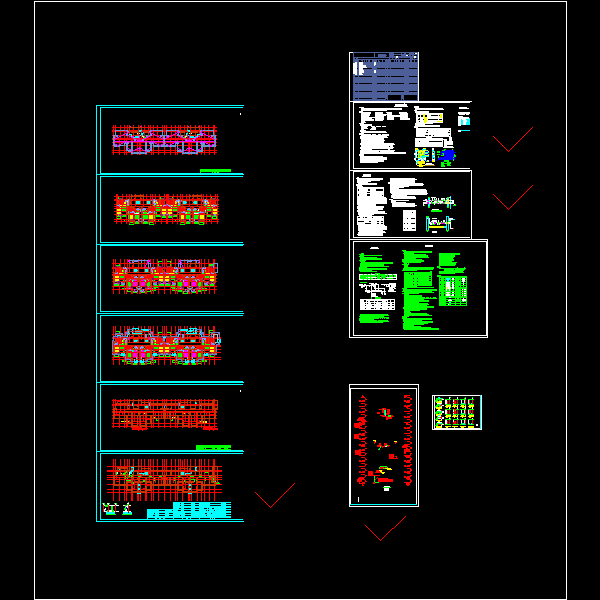

  • 高层住宅建筑采暖通风及防排烟系统设计CAD施工图纸(人防设计) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
