高层综合楼采暖通风及防排烟系统设计CAD施工图纸（负荷计算书）

附件详情

一、项目概要：
该项目为河北省张家口市1栋综合楼，总建筑面积28676.58m,其中地上建筑面积为25025.05m ,地下建筑面积为3651.53m,建筑高度为54.8m，地下一层，地上十五层。地下一层为车库，地上为办公、餐厅、厨房。采暖面积为24487.3m.......
二、采暖系统：
1.该项目采暖热源由厂区内换热站提供85/60°C热水。
2.该项目采暖总耗热量为768.9KW，平均采暖热指标为31.4W/m。
3.三层到十五层办公部分采暖系统采用上供下回垂直双管同程式系统，一、二层采暖系统采用上供上回水平同程式系统
4.采暖系统采用铸铁四柱760型（带腿）散热器......
三、通风排烟系统：
1.地下室生活水泵房设一套机械排风系统，换气次数按6次/h计算。
2.地下室一层车库为一个防火分区，二个防烟分区，排风和排烟共用一套系统，平时设一套机械排风排烟系统。
3.地下室柴油发电机房设一套机械排风系统，换气次数按15次/h计算，利用防火风口进行补风......

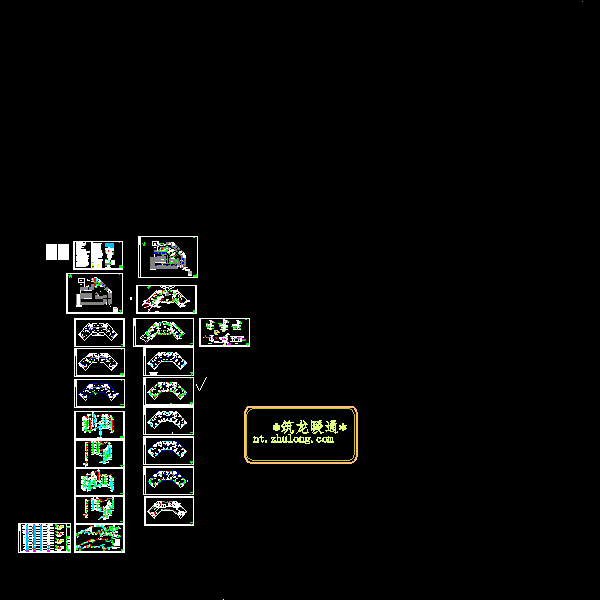

编制于2011年 图纸共21张
