高层保障性住房采暖通风设计CAD施工图纸(负荷计算书)

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:40000平方米
  • 建筑地上层数:33层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计年代:近代
  • 设计内容:通风,采暖,防排烟
  • 冷热源:市政热网
  • 采暖系统:散热器供暖
  • 项目所在地:山东

附件详情

  • 采暖设计说明
  • 暖通系统图
  • 正压送风系统图
  • 车库通风平面图

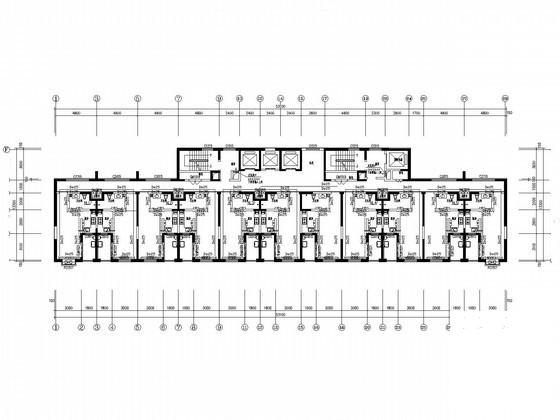

  • 采暖平面图
  • 屋顶层通风平面图

附件详情

稿件为山东济宁某保障性住房项目采暖通风设计施工图,包含详细的负荷计算书。该资料共两栋楼,建筑面积40000平米,建筑高度95.7米,地上33层,地下1层。该项目采用 分户计量 的形式,热计量装置设置在水暖管井内,采暖方式为散热器采暖系统。


,图纸共19张。

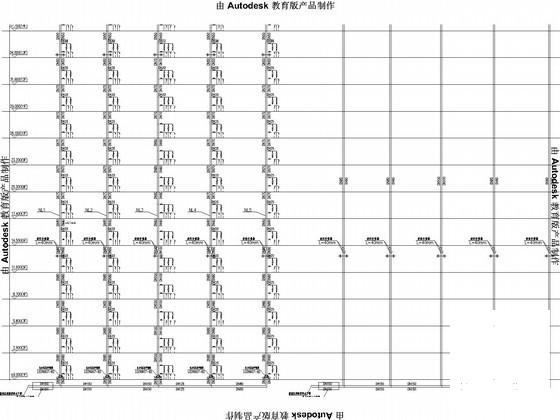

暖通系统图

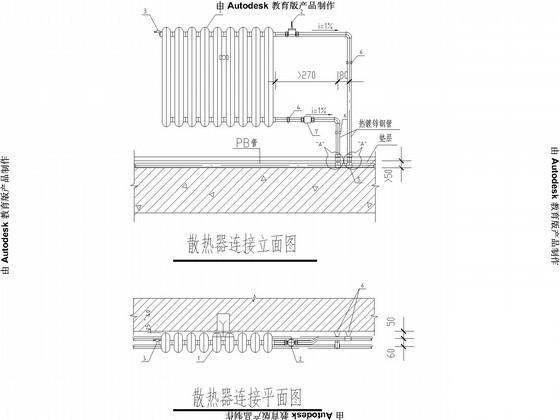

散热器连接大样图

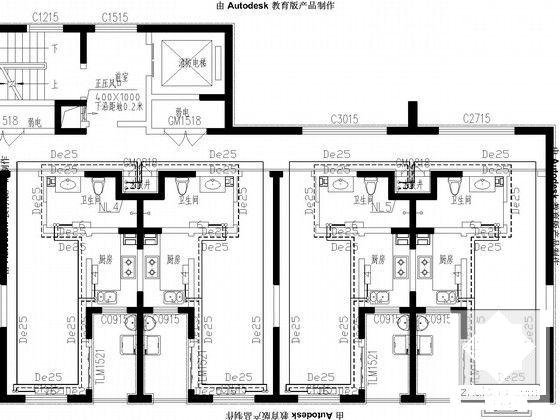

采暖管道布置大样图

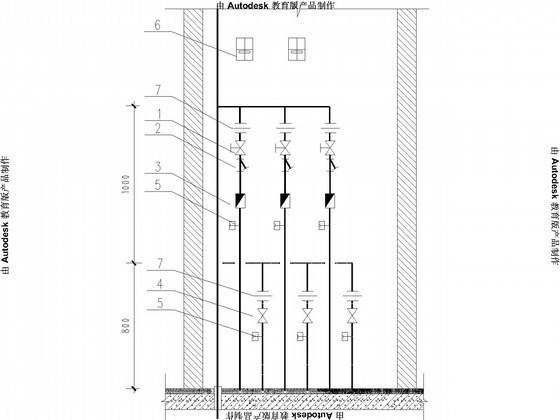

管道井热量表安装

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 高层保障性住房采暖通风设计CAD施工图纸(负荷计算书) - 1
    第 1 张图
  • 高层保障性住房采暖通风设计CAD施工图纸(负荷计算书) - 2
    第 2 张图
  • 高层保障性住房采暖通风设计CAD施工图纸(负荷计算书) - 3
    第 3 张图
  • 高层保障性住房采暖通风设计CAD施工图纸(负荷计算书) - 4
    第 4 张图
  • 高层保障性住房采暖通风设计CAD施工图纸(负荷计算书) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
