一类综合性高层建筑电气CAD施工图纸(负荷照度计算书)

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积: 48945平方米
  • 建筑地上层数:29层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:38张
  • 地下室用途:人防,车库,设备用房
  • 节点大样:等电位联结,其它
  • 负荷等级:一级
  • 防雷等级:第二类
  • 火灾保护分级:一级
  • 有线电视:D类
  • 有线广播:火灾应急
  • 接地方式:TN-S
  • 强电设计: 供配电系统 ,低压配电,电气照明,建筑物防雷,接地安全,电气控制
  • 弱电设计: 火灾自动报警系统 ,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

  • 1、电气设计说明
  • 2、高、低压变配电系统
  • 3、电力配电系统
  • 4、照明配电系统
  • 5、有线电视系统
  • 6、电话,网络系统
  • 7、火灾报警与消防控制系统
  • 8、防雷与接地系统
  • 9、 照明平面图
  • 10、插座平面图
  • 11、火灾报警与消防控制平面图
  • 12、有线电视、电话、网络平面图
  • 13、防雷接地平面图
  • 14、负荷计算书
  • 15、照度计算书

附件详情

该附件是一类综合性高层建筑全套电气施工图纸,总共38张,含负荷计算书、照度计算书。
该项目地上二十九层,地下二层;裙房地上二层。地下一层为车库,地下二层为车库(战时为六级人员掩蔽所)、设备用房;地上一、二层商业用房;三层至二十九层为宿舍及公寓,总建筑面积: 48945m;其中:地上建筑设计面积:43071m,地下建筑面积:5874m(人防面积1580m)。建筑高度: 主楼93.60米;裙房9.90米,该项目属于一类综合性高层建筑,主楼采用框架剪力墙结构,裙房为框架结构,地下室主楼裙房连在一起,设后浇带。
电气设计包含高、低压变配电系统设计;电力配电系统;照明配电系统;有线电视系统;电话,网络系统;火灾报警与消防控制系统; 防雷与接地系统。

照明平面图

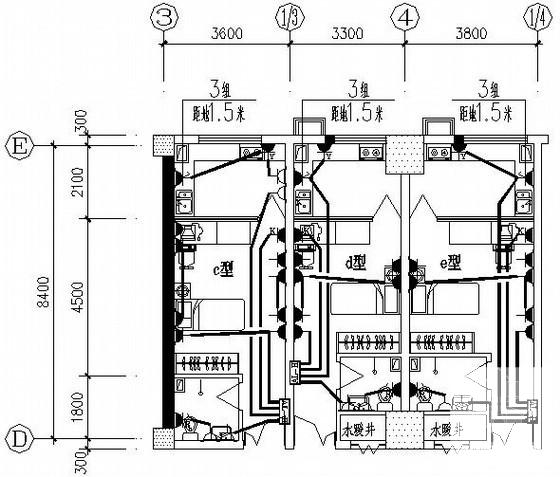

公寓插座平面图

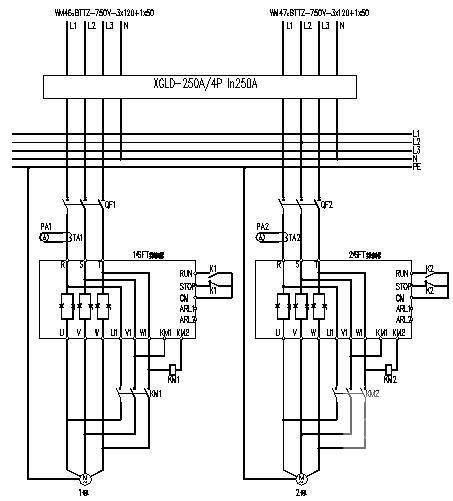

电动机控制原理图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

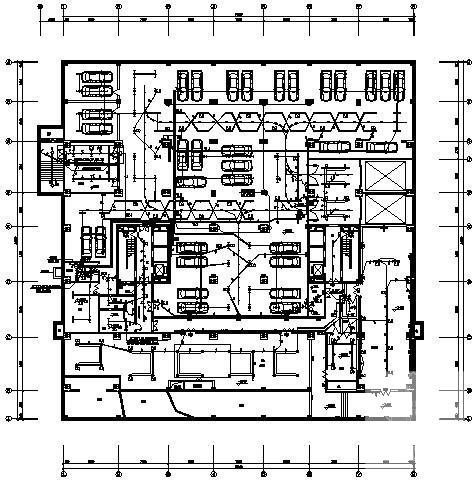

  • 一类综合性高层建筑电气CAD施工图纸(负荷照度计算书) - 1
    第 1 张图

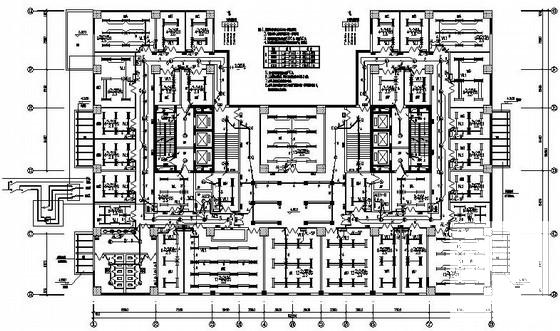

  • 一类综合性高层建筑电气CAD施工图纸(负荷照度计算书) - 2
    第 2 张图
  • 一类综合性高层建筑电气CAD施工图纸(负荷照度计算书) - 3
    第 3 张图
  • 一类综合性高层建筑电气CAD施工图纸(负荷照度计算书) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
