63层超高层建筑幕墙结构CAD施工图纸(幕墙计算书)

  • 幕墙面板材料:玻璃幕墙

  • 幕墙支承结构:构件式幕墙

  • 玻璃幕墙:构件式

  • 金属幕墙:单层铝板

附件详情

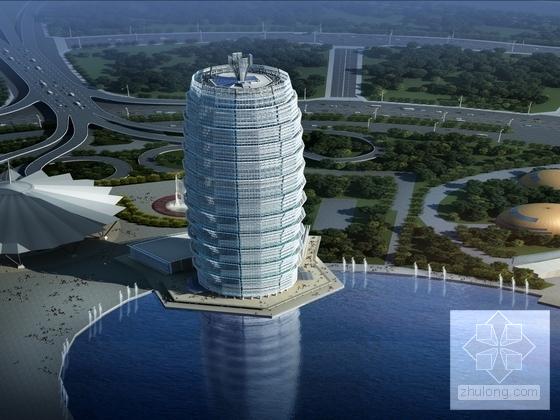

该项目是郑州某63层超高层幕墙项目,包括:埋件施工图设计说明,地下夹层埋件图,首层拉索埋件图,三~三十五层埋件平面图,埋件加工图等共计43张图,计算书包括:计算说明,地下一层全玻幕墙预埋件计算,首层、地下夹层铝板包柱预埋件计算,地下夹层吊顶石材预埋件计算,地下夹层女儿墙石材幕墙预埋件计算,首层拉索幕墙预埋件计算共计20页。

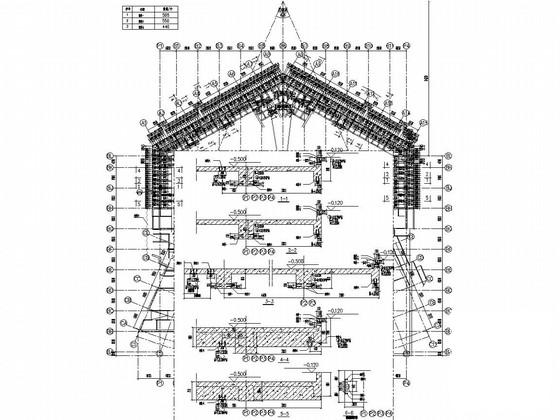

地下夹一层底埋件图

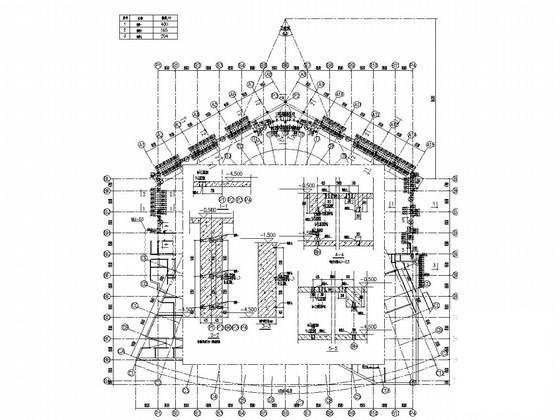

地下夹一层顶埋件图

十二层埋件平面图

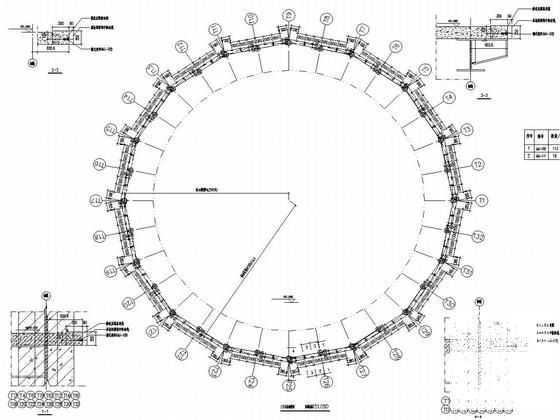

三十五层埋件平面图

首层拉索埋件图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 63层超高层建筑幕墙结构CAD施工图纸(幕墙计算书) - 1
    第 1 张图
  • 63层超高层建筑幕墙结构CAD施工图纸(幕墙计算书) - 2
    第 2 张图
  • 63层超高层建筑幕墙结构CAD施工图纸(幕墙计算书) - 3
    第 3 张图
  • 63层超高层建筑幕墙结构CAD施工图纸(幕墙计算书) - 4
    第 4 张图
  • 63层超高层建筑幕墙结构CAD施工图纸(幕墙计算书) - 5
    第 5 张图
  • 63层超高层建筑幕墙结构CAD施工图纸(幕墙计算书) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
