框架高层商住楼幕墙结构设计施工大样图(计算书)

附件详情

某高层商住楼幕墙结构设计图(含计算书)
该资料为：某高层商住楼幕墙结构设计图(含计算书)
5) 层 数：主楼和裙楼，主楼地上22层（含裙楼），裙楼4层
该项目项目：
①30mm厚石材幕墙；②6mm+9a+6mm半隐框中空玻璃幕墙；③6mm+9a+6mm明框中空玻璃幕墙；④12厚钢化玻璃固定窗;⑤12厚钢化玻璃门。
该资料包含：

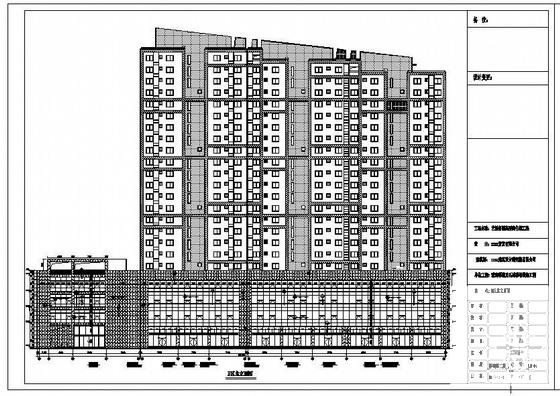

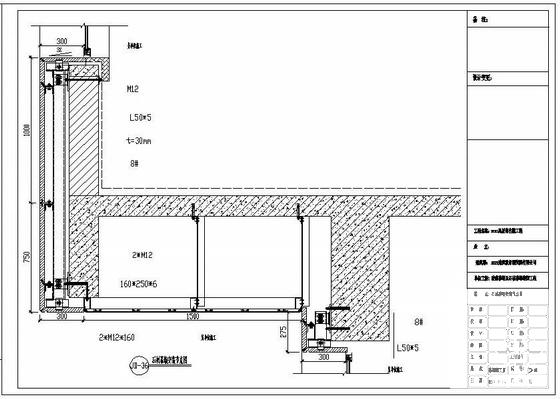

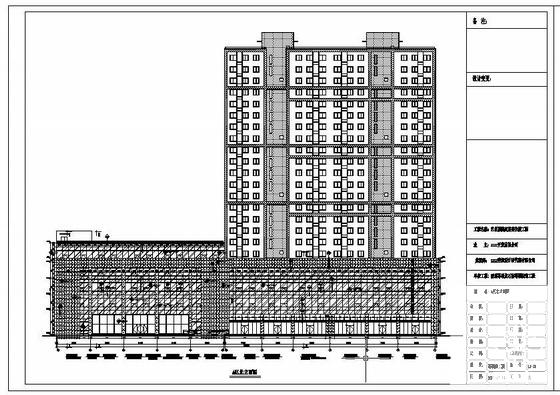

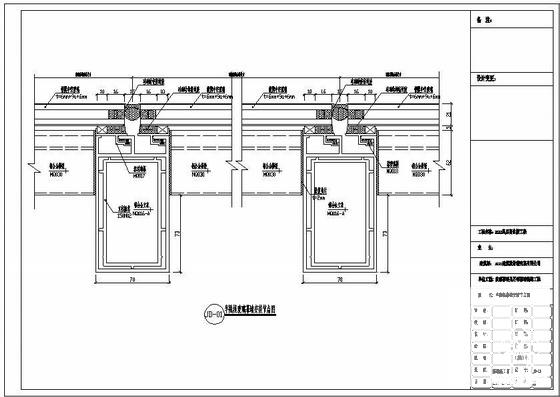

立面图、平面图、剖面图、大样图、半隐框玻璃幕墙安装 节点图 、明框玻璃幕墙安装 节点图 、石材幕墙安装 节点图 、无框玻璃门窗安装节点图、幕墙铁件加工图共64张图纸。
