32层高层住宅楼区采暖通风设计CAD施工图纸(负荷计算书)

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:138839.85平方米
  • 建筑地上层数:32层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:29张
  • 设计年代:近代
  • 设计内容:通风,采暖,冷热源
  • 冷热源:市政热网,锅炉
  • 采暖系统:热水辐射
  • 水系统:双管制,异程式
  • 送风方式:散流器送风
  • 项目所在地:山东

附件详情

  • 设计施工说明
  • 采暖通风平面图
  • 采暖详图
  • 管井大样图
  • 暖井大样图
  • 采暖立管图
  • ......

附件详情

一、项目概要:
该项目用地位于山东省济宁市,A1地块规划占地面积为138839.85平米。
二、采暖系统:
1.采暖热源为市政热力,经小区换热站换热后向小区提供热媒为60/50°C的低温热水供小区各单体建筑采暖。
2.采暖系统竖向分二个区:15层及15层以下层为低区,16层~32层为高区,各采暖分区分别设置独立的换热、循环及补水定压等设备。
3.采暖系统形式:户内采用低温热水地面辐射供暖系统,户外采暖立管为下分双管异程式系统......
三、通风系统:
1.配电间、弱电间设机械排风,配电间换气次数8次/小时,弱电间换气次数4次/小时。
2.地下一层采用自然排烟,设机械排风,换气次数2次/小时......

图纸共计29张

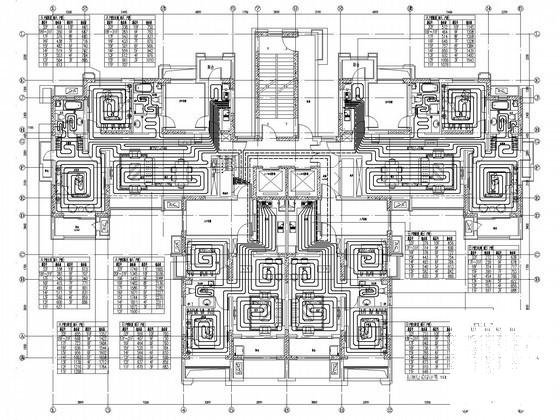

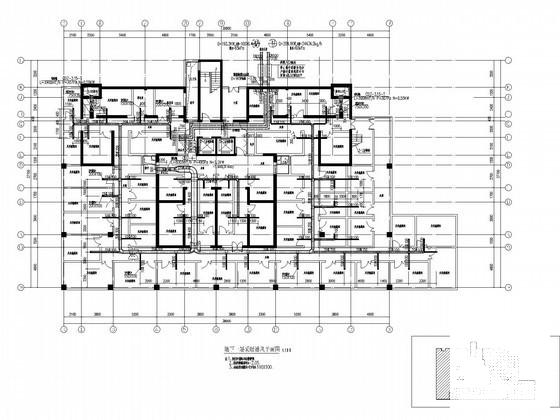

采暖通风平面图

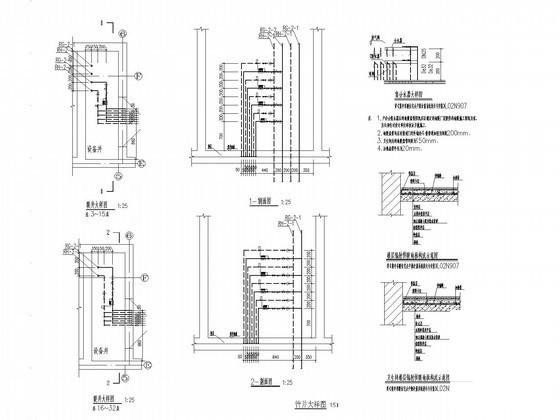

管道井详图

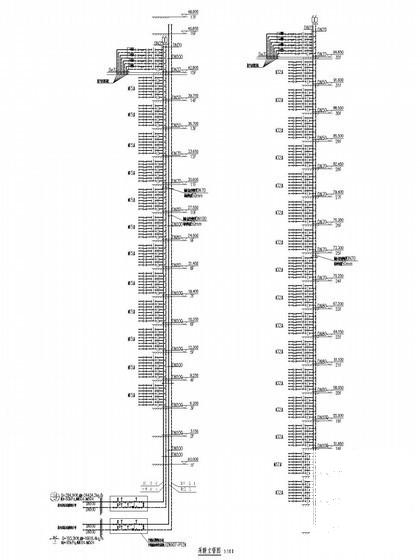

立管系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 32层高层住宅楼区采暖通风设计CAD施工图纸(负荷计算书) - 1
    第 1 张图
  • 32层高层住宅楼区采暖通风设计CAD施工图纸(负荷计算书) - 2
    第 2 张图
  • 32层高层住宅楼区采暖通风设计CAD施工图纸(负荷计算书) - 3
    第 3 张图
  • 32层高层住宅楼区采暖通风设计CAD施工图纸(负荷计算书) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
