多层住宅商业楼采暖通风排烟系统设计CAD施工图纸（负荷计算）

附件详情

一、项目概要：
总建筑面积:92632.02m ,其中地上建筑面积80988.06m ,地下建筑面积11643.96m ...
二、冷热源：

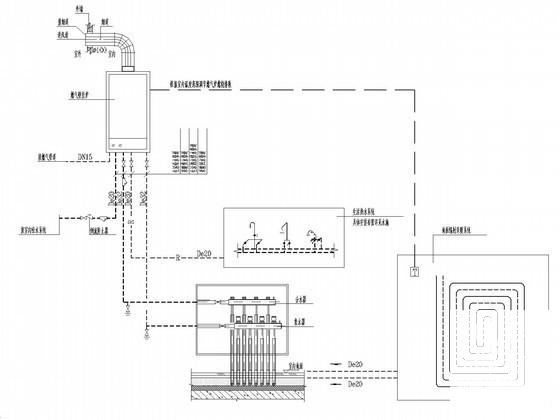

采暖热媒：该项目所有住宅部分均采用地板辐射供暖系统，采暖热媒为低温热水，供水温度为50°C，回水温度为40°C...
三、采暖系统：
1.商业网点采暖系统形式：立管采用双管异程式，每层干管系统采用双管上供上回同程式。

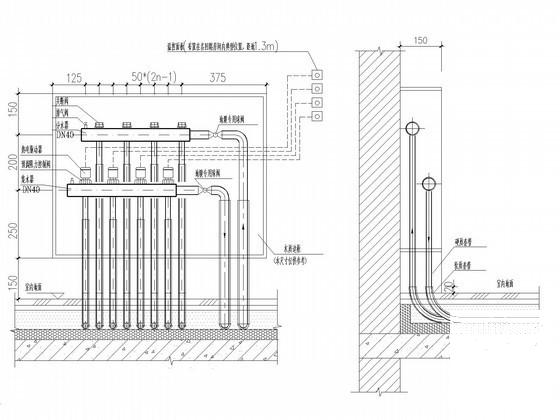

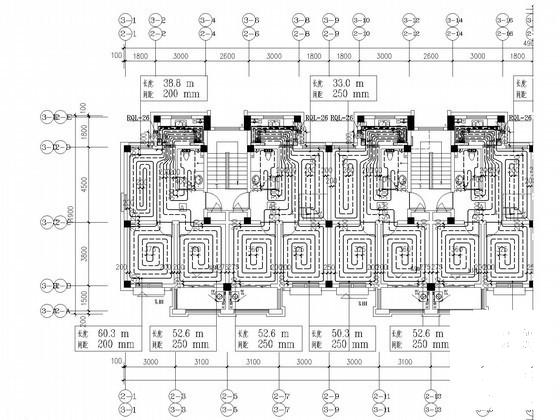

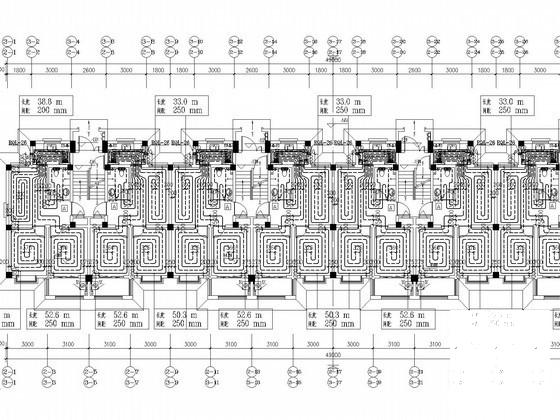

2.住宅低温热水地板辐射供暖系统，户内客厅处设置红外线温度感应面板。
3.商业网点散热器供暖系统...
四、通风排烟系统：
1.住宅厨房、卫生间使用子母变压式风道，风道带防火型导流式金属止回排气阀,排油烟机、多功能通风器应选用带止回阀产品。
2.商业网点卫生间均采用机械排风系统排风，通过排气扇将室内污浊空气排至室外，并通过门窗缝隙自然补风，排风量按10次/h计算......

图纸共14张。
