国内多层住宅楼小区采暖通风系统设计CAD施工图纸

附件详情

一、项目概要：

该项目是一个多层住宅小区建筑，地上5层，建筑面积约4708.20平米。图纸内容包含设计施工说明，主要设备材料表及图例，采暖干管平面图，采暖平面图，管井大样图，剖面图等...

二、采暖工程：

本楼采暖热源由小区换热站供给，介质为热水，商铺及住宅部分采暖为集中供暖设分户热计量，系统为地板辐射采暖系统该资料到集配器止，室内只提供热负荷（已包括户间传热）；...

三、空调与通风工程：

夏季制冷采用分体式空调，用户自理，建筑预留空调机位。风管、风口、阀门、通风机、管道和设备的保温材料,采用不燃材料制作，消声材料和粘结剂为不燃材料或难燃材料,通风风管和加压风道均采用镀锌钢板制作.风管穿防火分区、机房、楼板和火灾危险性大的房间隔墙，垂直风管与每层水平风管交接处的水平管段上设防火阀.各卫生间和厨房预留安装排风机所需的位置和条件，且建筑选用防止支管回流和竖井泄漏的排风道，详见建施。凡通风机直通大气的进、出口处必须设防护网...

北京多层住宅小区采暖通风系统设计

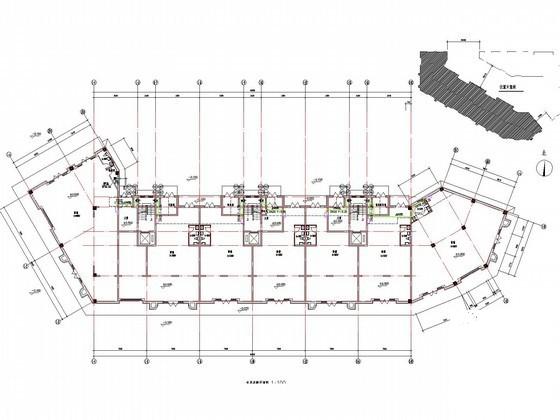

I平面图首层采暖平面图

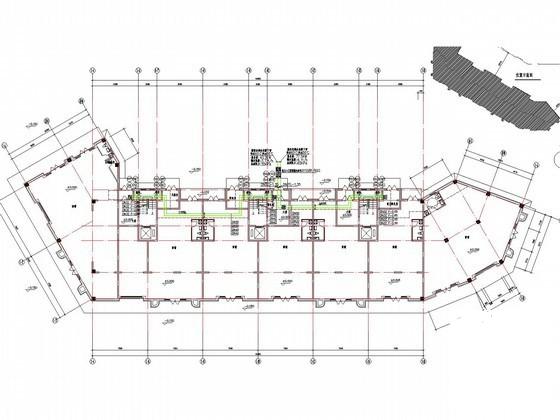

二层采暖平面图

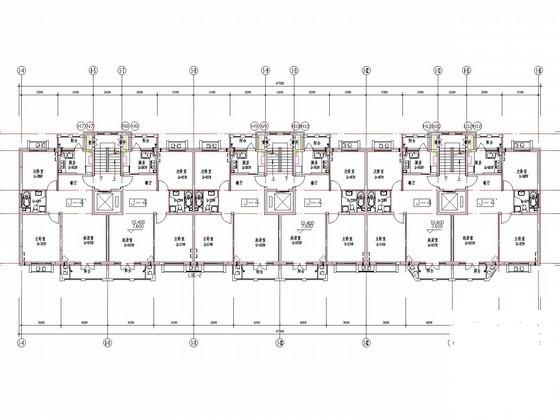

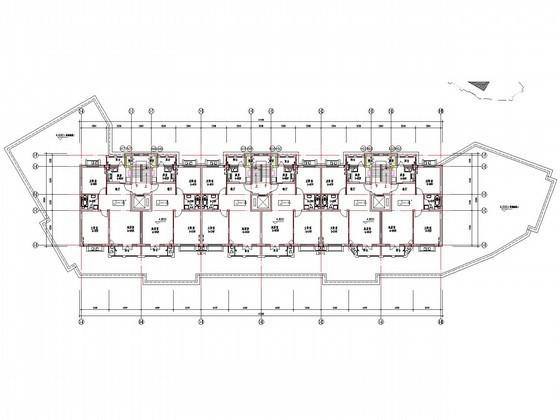

三、四层采暖平面图
