多层医院综合影像楼采暖通风系统设计施工图纸

一、项目概要：

本项目为河南一医院综合影像楼建筑，地上5层，总建筑面积4505.48m3。图纸内容主要包含设计施工说明，主要设备材料表及图例，采暖平面图，通风 平面图 ，采暖系统图等...

二、采暖系统：

1. 采暖热源为院区内换热站房提供的95/70°C热水，采暖计量调配在东侧门诊楼热力入口间解决。

2. 采暖系统为上供下回单管跨越同程式系统，采暖系统水阻力30kPa。

3. 建筑采暖总耗热量203kW，采暖热指标：45.0W/m2。

4. 散热设备: QFTLF N/70x75铜铝复合型散热器,标注样式为XX片,工作压力1.0MPa.散热器底安装相对标高为0.15m.散热器标准散热量为152W/片（ T＝64.5°C）。

三、通风系统：

1. 五层手术室设SF-1机械送风系统，换气次数为10次/h。送风经初效、中效两级过滤，满足术前快速洁净通风之用。室内正压值不小于10Pa，多余的风量经余压阀排出。冬季为防止手术室温度下降过快，应提前开启送风机并减少送风机运行时间。本房间由甲方自备1台1300m3/h风量的可移动式空气自净器，满足手术期间局部洁净。

2. 二层内部办公室设PF-1机械排风系统，换气次数为2次/h，门窗自然补风。

3. 一～五层无窗卫生间采用导管式通风扇排风，自然补风。换气次数为10次/h。其中三层、四层无窗卫生间排风分别汇入PF-2、PF-3排风系统集中排放...

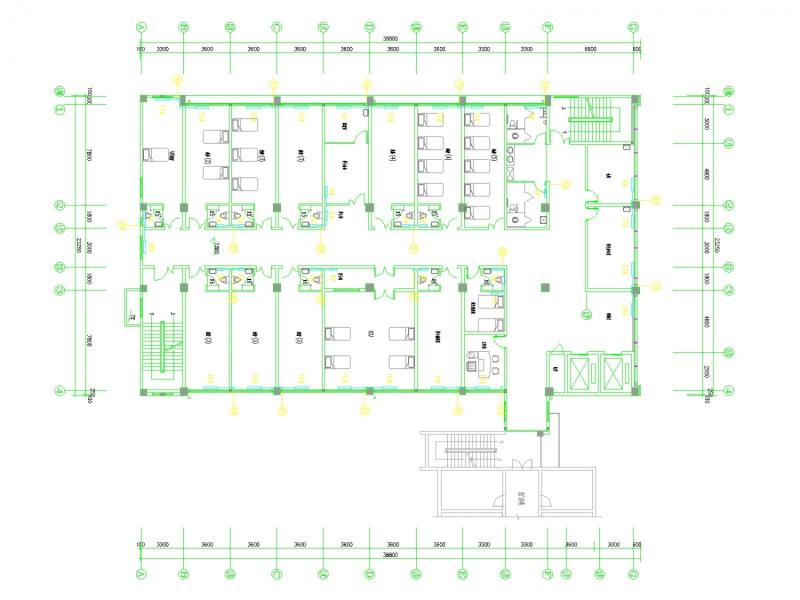

二层采暖、通风平面图

三层通风平面图

三层采暖平面图

A环路采暖系统展开图
