多层居民楼采暖通风系统设计施工大样图
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑设计面积：2385.69平方米
- 建筑地上层数：6层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：10张
- 设计年代：近代
- 设计内容：通风,采暖,冷热源
- 冷热源：市政热网
- 采暖系统：散热器供暖
- 送风方式：散流器送风
- 项目所在地：山东
附件详情
一、项目概要：
该项目是一个多层居民楼建筑。地上六层，地下一层，总建筑面积2385.69平方米。图纸内容包含设计施工说明，主要设备材料表及图例，采暖平面图，采暖系统图及水暖井大样图，安装大样图等...
二、采暖系统：
采暖热媒为低温热水，供水温度为75℃，，回水温度为50℃，系统补水及定压由换热站统一考虑；热媒均由换热站集中供给；单元式住宅采暖系统形式为户外共用立管下供下回式、户内为双管下供下回散热器采暖，各户内均设分室温控装置；热表及关断、调节阀门设于户外公共部位的管井内...

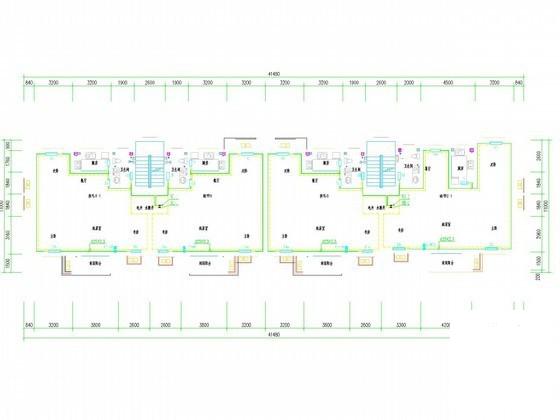

二~五层采暖平面图

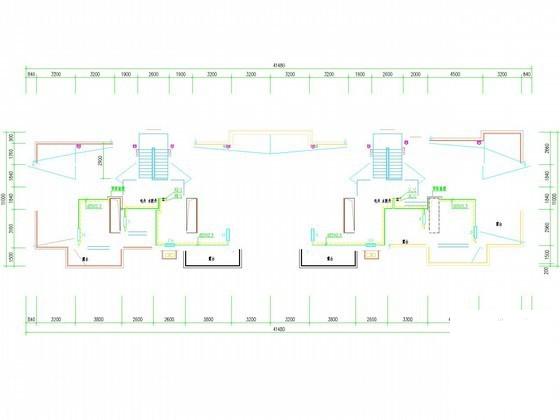

六层采暖平面图
阁楼层采暖平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
暖通系统图 - 1 -
暖通系统图 - 2 -
暖通系统图 - 3 -
暖通系统图 - 4
以上是部分截图，请下载附件后查看完整高清内容
