多层住宅楼建筑采暖通风系统设计CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅
建筑高度类型：多层建筑
建筑设计面积：6840.76平方米
建筑地上层数：6层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：9张
设计年代：近代
设计内容：通风,采暖
冷热源：市政热网
采暖系统：散热器供暖
送风方式：散流器送风
项目所在地：山东

附件详情

一、项目概要：

该项目是一个多层住宅建筑，地下1层，地上6层，建筑面积6840.76平米。图纸内容包含设计施工说明，主要设备材料表及图例，采暖平面图，采暖系统图及水暖井大样图，安装大样图等...

二、采暖系统：

采用市政管网，采暖热媒为低温热水，供水温度为75℃，，回水温度为50℃，系统补水及定压由换热站统一考虑；热媒均由换热站集中供给，单元式住宅采暖系统形式为户外共用立管下供下回式、户内为双管下供下回散热器采暖，各户内均设分室温控装置；热表及关断、调节阀门设于户外公共部位的管井内...

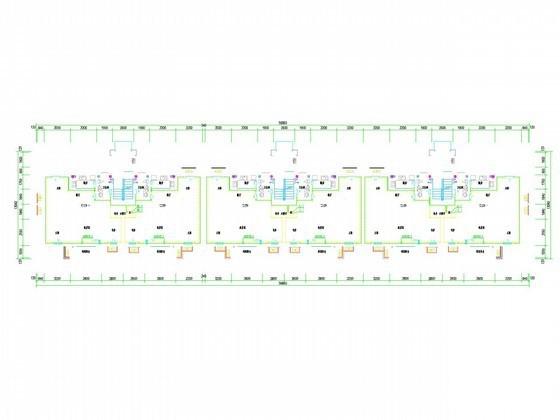

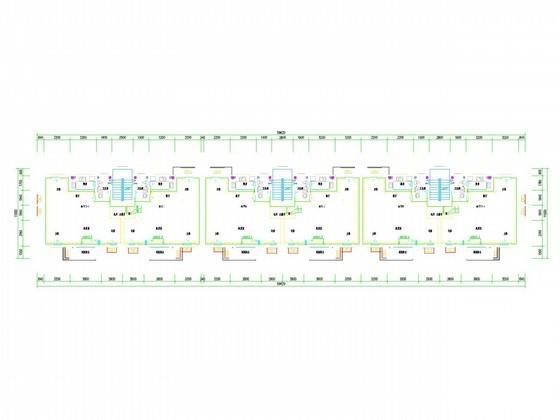

二~五层采暖平面图

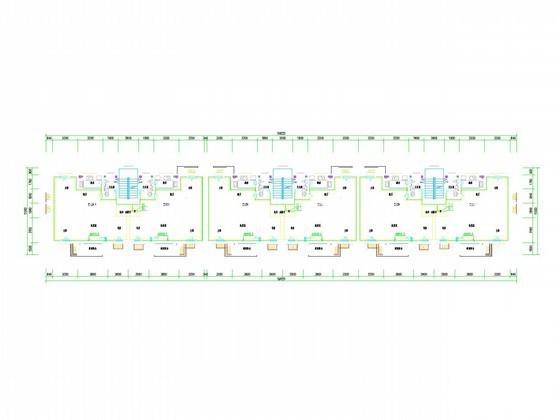

六层采暖平面图

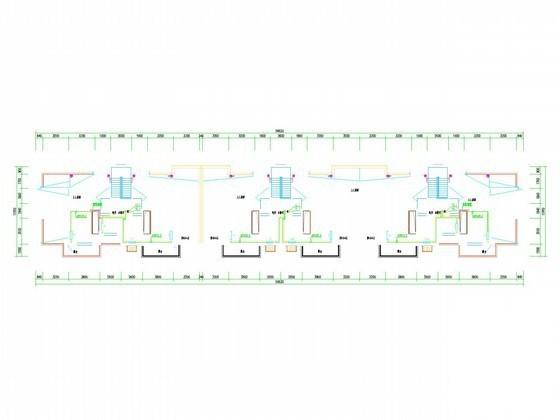

阁楼层采暖平面图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
