多层住宅楼小区采暖通风系统设计CAD施工图纸(多种建筑型式)

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计面积:27100平方米
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:63张
  • 设计年代:近代
  • 设计内容:通风,采暖,冷热源
  • 冷热源:市政热网
  • 采暖系统:散热器供暖
  • 送风方式:散流器送风

附件详情

一、项目概要:

该项目是位于山东省,是一个多层住宅小区,建筑面积约27100m2,地上6层,建筑高度18.30m。图纸内容包含设计及施工说明,主要设备材料表及图例,采暖平面图,采暖系统图,采暖大样图,地下车库通风平面图/1-1剖面图等...

二、采暖系统:

1.住宅按单元分设采暖系统,各单元均设分户采暖系统;各户均采用下供下回双管同程式机械采暖系统。
2.该项目散热器采用钢铝复合散热器GLF8-6/6-1.2型,标准工况散热量为138W/片,工作压力为1.2MPa。
3.各层户外走道垫层内管道采用20MM厚聚氨酯硬质泡沫管保温,安装详见大样图。
4.每户埋设在50MM厚的细石混凝土楼板垫层内的采暖供回水干管道采用PB(聚丁烯)管。
5.户内采暖管道穿结构混凝土墙处应预埋套管。
6.采暖热源:该项目热源由小区换热站集中供给,热媒为热水,供回水设计温度80/55°C。
7.采暖热负荷:各采暖系统热负荷及压力详见采暖平面图...

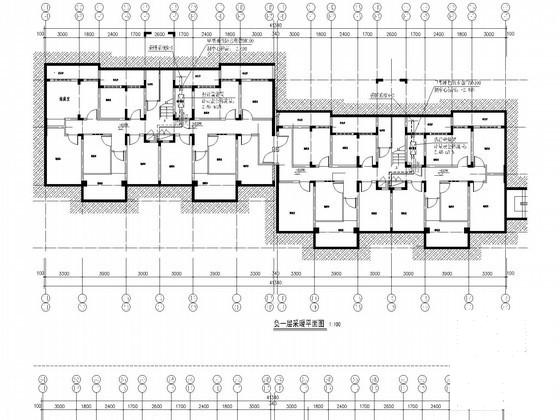

1#楼一层采暖平面图

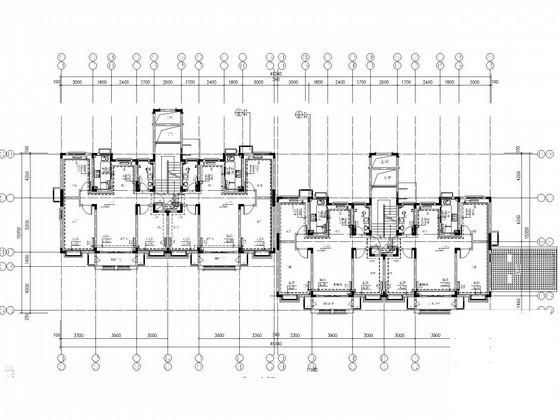

1#楼二~五层采暖平面图

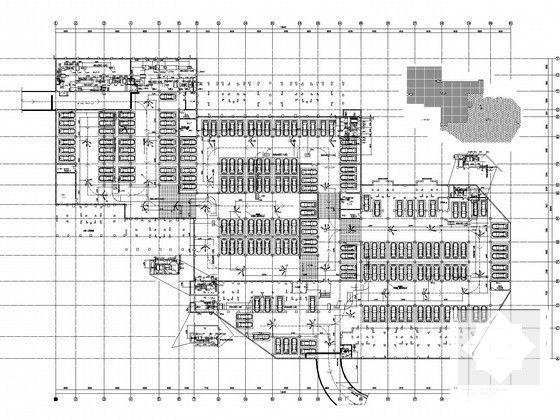

地下车库通风平面图

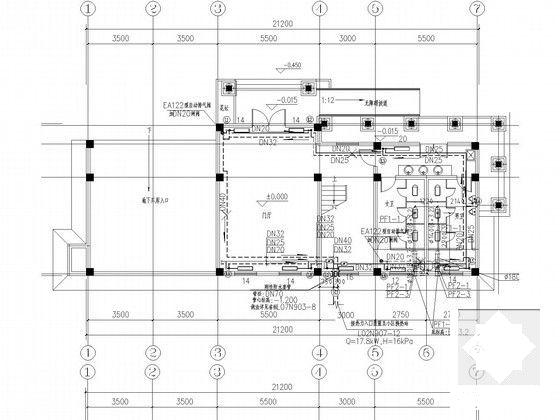

社区服务中心一层暖通平面图

社区服务中心二层暖通平面图

社区服务中心三层暖通平面图

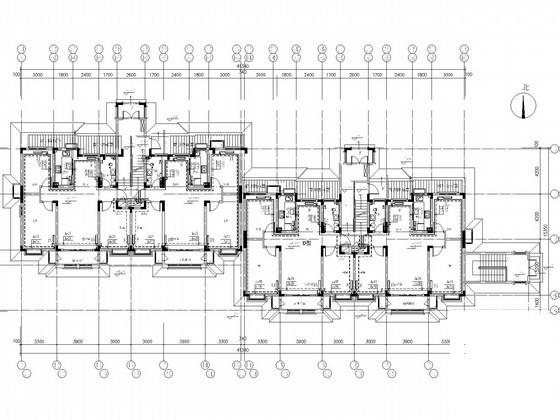

1#楼六层采暖平面图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 多层住宅楼小区采暖通风系统设计CAD施工图纸(多种建筑型式) - 1
    第 1 张图
  • 多层住宅楼小区采暖通风系统设计CAD施工图纸(多种建筑型式) - 2
    第 2 张图
  • 多层住宅楼小区采暖通风系统设计CAD施工图纸(多种建筑型式) - 3
    第 3 张图
  • 多层住宅楼小区采暖通风系统设计CAD施工图纸(多种建筑型式) - 4
    第 4 张图
  • 多层住宅楼小区采暖通风系统设计CAD施工图纸(多种建筑型式) - 5
    第 5 张图
  • 多层住宅楼小区采暖通风系统设计CAD施工图纸(多种建筑型式) - 6
    第 6 张图
  • 多层住宅楼小区采暖通风系统设计CAD施工图纸(多种建筑型式) - 7
    第 7 张图
  • 多层住宅楼小区采暖通风系统设计CAD施工图纸(多种建筑型式) - 8
    第 8 张图
以上是部分截图,请下载附件后查看完整高清内容
