多层住宅小区采暖通风排烟系统设计施工大样图

附件详情

一、项目概要：

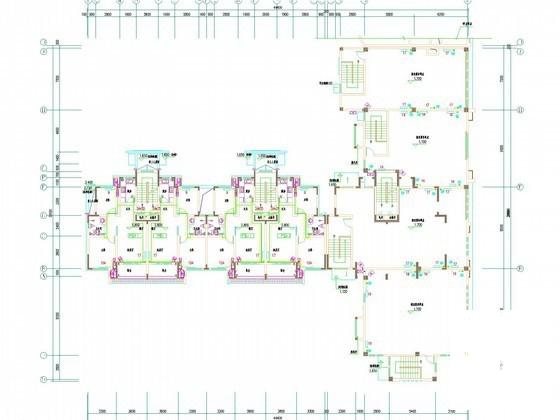

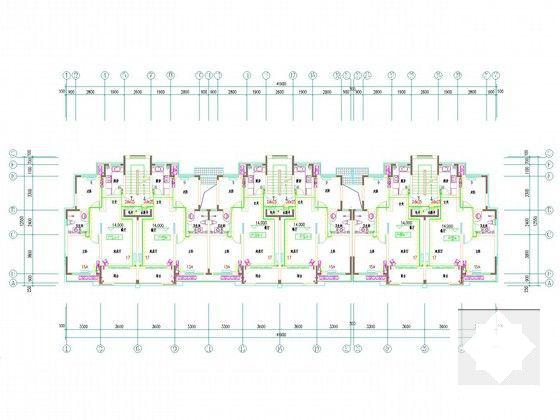

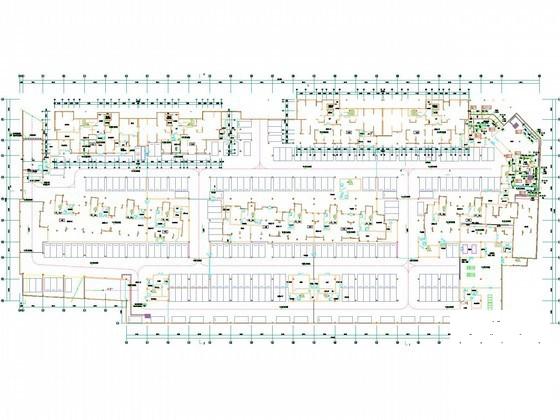

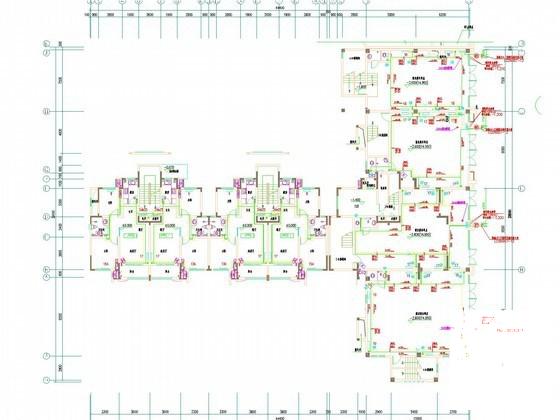

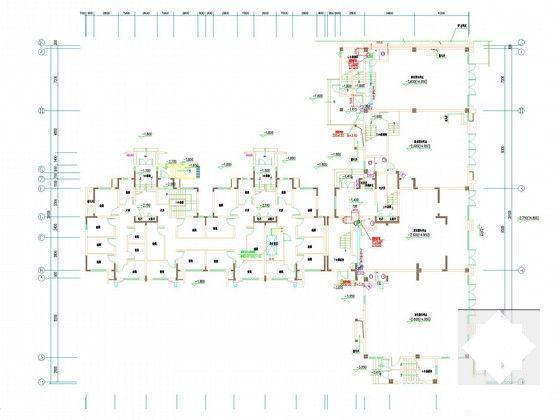

该项目是一个多层住宅小区建筑，地上6层，地下1层，建筑面积约18381.94平米。图纸内容包含设计施工说明，主要设备材料表及图例，采暖、通风平面图，采暖系统图、大样图，通风防排烟设计说明，地下车库通风、排烟平面图， 通风防排烟 系统图等...

二、采暖工程：

市政热源经换热站换热后供暖。市政热源集中采暖设计供回水温度为75/50°C,按连续供暖进行设计，分户计量。市政热源集中采暖设计供回水温度为75/50°C,按连续供暖进行设计， 分户计量 。住宅户内和网点均为散热器采暖系统。各采暖系统热负荷及压力详见平面图...

三、空调与通风工程：

1.住宅厨房、卫生间使用防火型垂直变压式风道，风道带防火型导流式金属止回排气阀,排油烟机、多功能通风器应选用带止回阀产品。厨房设排油烟机插座，卫生间设通风器，风量150m/h,风压100Pa,卫生间利用门缝或窗户(有外窗房间)自然补风,以上通风设备均由用户自己配备。
2.每户均预留室外空调机位，客厅采用2匹柜式分体空调，卧室采用1.2匹挂式分体空调。空调用户自理，相应墙上预留穿墙孔洞（位置及做法详建筑专业图纸），预留电源插座（详电气专业图纸），空调冷凝水设冷凝水管有组织排放（详给排水专业图纸）
3.住宅内厨房排油烟设防火型变压式防回流排油烟风道。厨房通风设置专用的外窗自然通风器，自然通风器型号为F120Ra，风量105m3/(m.h),满足厨房全面自然通风条件。
4.设备夹层设置机械送排风，换气次数为3次/h。
5.住宅楼发生火灾时均靠外窗进行自然排烟，可开启外窗总面积均能满足规范的要求...
