该项目为西安某住宅小区采暖通风设计，包括B-5,B-6，C-1三栋楼，3栋楼均为地上十二层，地下一层，其中地下一层为自行车库、设备用房、配电室等，一~十二层为住宅；总建筑面积分别为13576m2、12708m2、17251m2.
设计内容：1.住宅部分采暖设计；2.地下室自行车库、变配电室、发电机房、电梯机房的通风设计；3.消防电梯前室防排烟设计。
采暖系统设计：1.住宅部分采暖系统设计为低温热水地板辐射系统。采暖热媒为50~40℃热水，热源由小区内热交换站提供，或由户内壁挂锅炉提供，系统的定压及补水由热交换站解决。
2.采暖系统为一户一表，每户自成独立系统。锁闭阀、过滤器、热计量表等均装设于管道井内。供水总立管采用下分双管异程式系统，最高点设自动排气阀。
3.、户内采暖系统采用地板辐射加热盘管，盘管全部采用XJL PE-RT地面辐射采暖管。
4.、该资料卧室、客厅按地面装饰层为水泥、陶瓷考虑设计；卫生间采用电加热设备辅助采暖。
5.敷设在地下室的采暖管道均保温，保温材料采用岩棉保温，保温厚度为40mm。
……

，图纸共34张。

西安住宅小区采暖施工

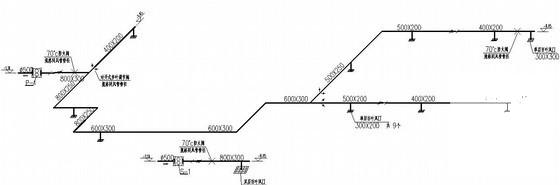

地下室通风系统图

采暖用户分集水器安装示意图

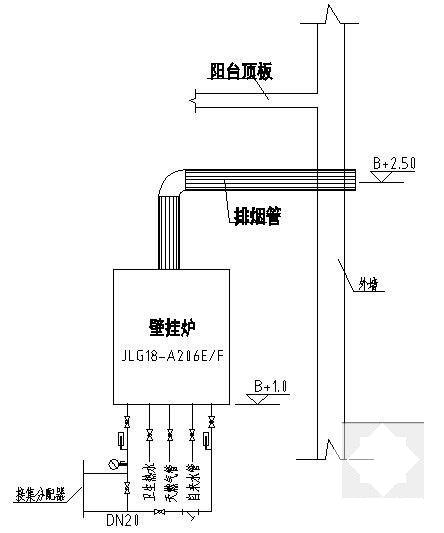

壁挂炉接管示意图

地下室通风及热力入口走向平面图

正压送风系统原理图

热量表管道井内安装立面图

地面伸缩缝做法

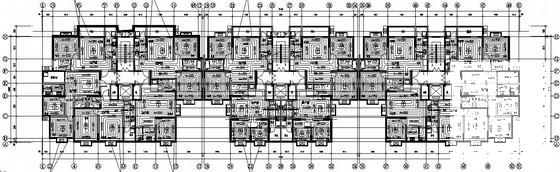

楼板层辐射供暖地板的构成
