国内厂房生产基地采暖通风系统设计CAD施工图纸

附件详情

一、项目概要：

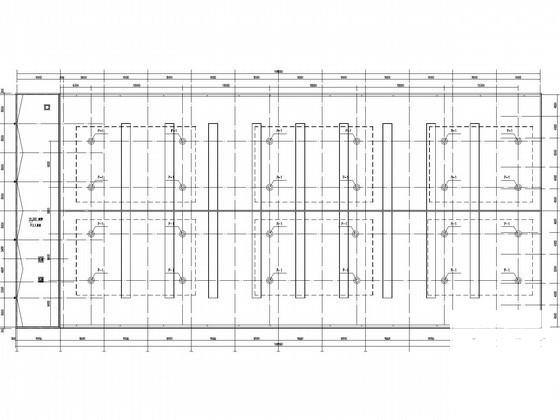

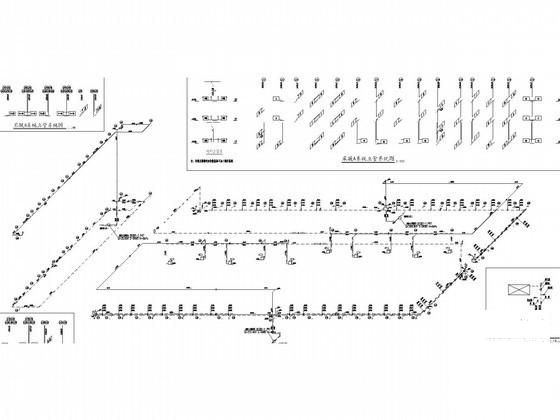

该项目位于北京市，是一个厂房生产基地建筑，总建筑面积6174m2，单层车间建筑高度 14.8m，辅助用房3层，建筑高度12.3m。图纸内容包含设计施工说明，主要设备材料表及图例，采暖通风首图，首层、辅房二、三层采暖平面图，屋顶通风平面图，采暖系统图等...

二、采暖设计：
1. 采暖热媒：引自工业园区的供热管网，供回水温度为 75～50°C，工作压力 0.4MPa。
2. 采暖方式：车间采用散热器和暖风机补充热风采暖方式。配楼各房间采用散热器采暖。车间散热器采暖满足值班温度（10°C），暖风机补充热风采暖满足16°C的室内工作温度。
3. 散热器采暖系统：系统采用上分式全带跨越管的垂直单管系统，车间干管敷设标高 4.10～3.65。辅助用房供、回水干管分别敷设于顶层顶板及一层楼板下。管道坡度应尽量满足设计要求，如遇特殊情况不能满足应在高点加放气阀低

点加泄水阀。
4. 散热器采用钢制柱式散热器，406型挂装，底边距地面100mm；509型落地安装。

三、排烟：本建筑利用外窗自然排烟。
辅助用房中内走廊的自然排烟口净面积不小于其建筑面积的2%；厂房不小于其建筑面积的5%。

四、通风：
1. 车间设无动力屋顶涡轮排风系统（P-1），在局部产生有毒有害气体的工位自配排风过滤除尘设备情况下，换气次数不小于 8次/小时（通风层高按 3m计算）。在每台无动力屋顶涡轮排风器进口处设电动风阀，四台排风器为一组，分区域控制启停。
2. 对于车间内局部产生有害气体的工位由设备或装置自带通风系统。
3. 辅楼各层厕所均配换气扇（V-1），风量为不小于 10次换气量。
4. 辅楼内试验用房预留通风电负荷...
