18层住宅楼采暖通风系统设计施工图纸

附件详情

一、项目概要：

该项目位于辽宁省，是一个小区住宅楼建筑。图纸内容包含设计施工说明，主要设备材料表及图例，采暖平面图，机房层风机布置图，采暖通风系统图等...

二、热源及热负荷：

本小区热源来自小区内换热站；热媒为低温水，供水温度为70℃，回水温度为50℃...

三、采暖形式：

1、该项目采用" 分户计量 、分室控制"形式。
2、采暖分区竖向分为高低两个区，以11层为分界,1~11层为低区。
3、单元立管为下供下回异程系统，房间内采用水平双管同程式系统...

辽宁高层住宅楼采暖通风系统设计

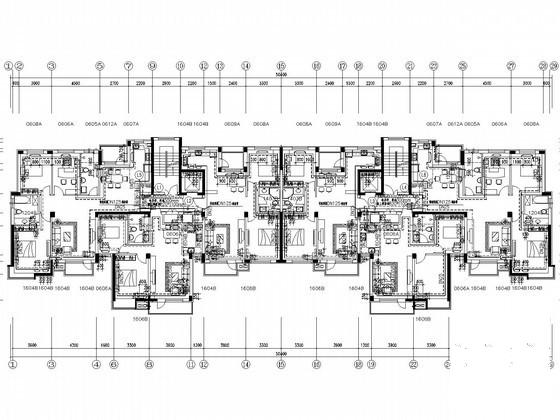

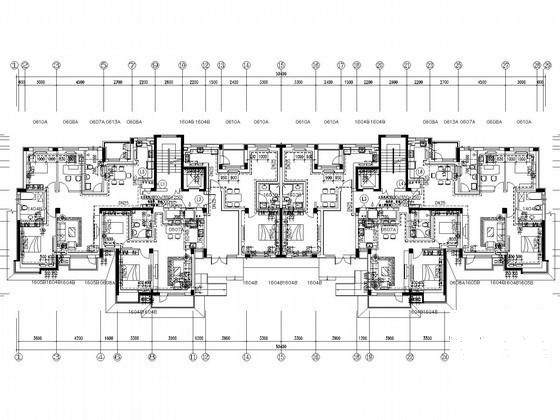

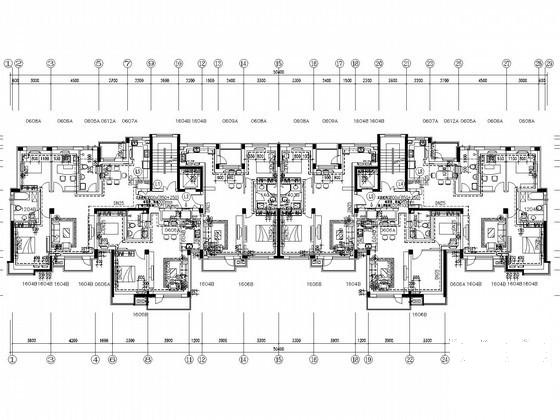

二~十层采暖平面图

十一层采暖平面图

十八层采暖平面图

半地下一层采暖平面图

十七层采暖平面图
