某广场住宅楼采暖设计cad施工图纸和采暖干管系统图

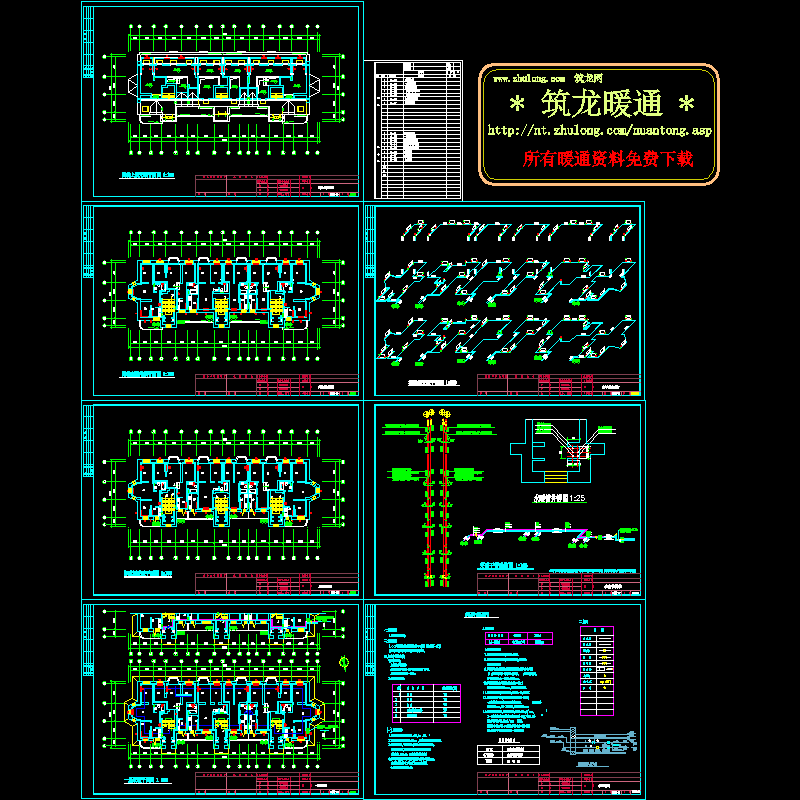

附件详情 该项目总建筑面积3138.92m ,采暖设计热负荷为150KW.供暖热媒为95/70°C热水;采暖由小区锅炉房集中供给;.住宅为分户控制,系统形式为水平单管跨越式.系统计算总阻力为1.0MMH O.采暖系统为连续采暖.该资料全部采暖管段采用普通焊接钢管;管径小于32mm,采用螺纹连接;管径大于等于32mm,采用焊接.散热器串联管管径为DN40.该资料包含：采暖平面图、标准层采暖平面图、阁楼底层采暖平面图、阁楼上层采暖平面图、分户采暖支管系统图、采暖干管系统图、采暖设计说明等。
