某8层办公楼采暖设计施工图纸和采暖系统图、施工说明及图例

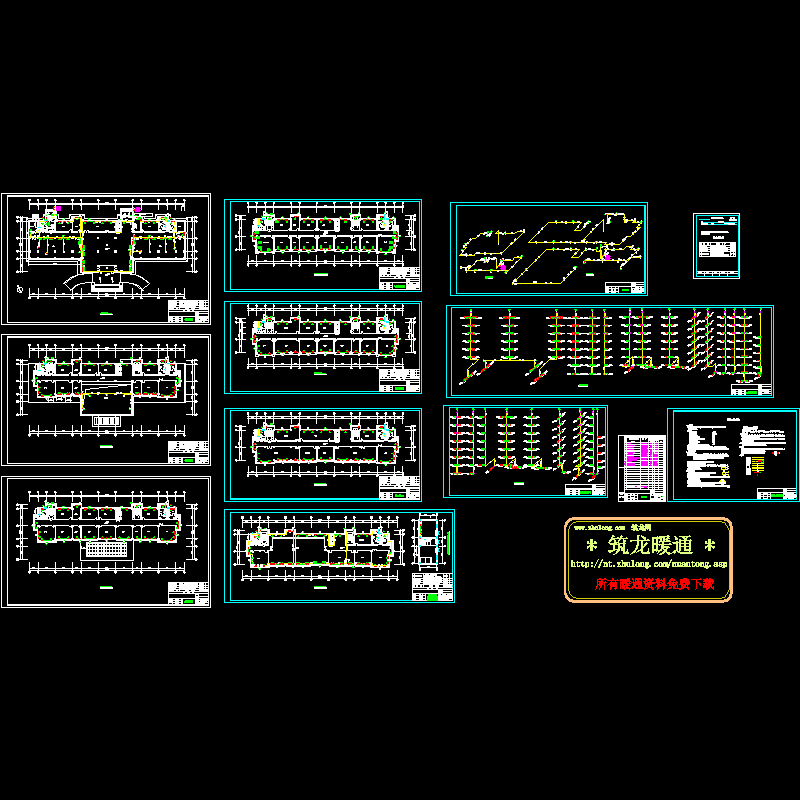

该项目位于辽宁省鞍山市,地上八层.冬季采用散热器采暖,夏季采用分体空调，采暖系统采用上供下回垂直单管串联式系统.采暖设计热负荷共466.6KW,其中R1系统负荷311.2KW,阻力为17.8KPa;R2系统负荷为155.4KW,阻力为14.6KPa。采暖热媒为锅炉房送来的95°C/70°C热水，资用压力为20KPa，各系统工作压力均为0.40MPa. 一层至八层是采暖平面图、水箱间采暖平面图、电梯机房通风平面图、R1、R2采暖系统立管图、采暖系统图、施工说明及图例等。
