单元式住宅楼采暖系统设计CAD施工图纸（设计说明）

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅,商业
建筑高度类型：高层建筑
建筑设计面积：22458平方米
建筑地上层数：7层
图纸设计深度：施工图
参考图纸：21张
设计年代：近代
设计内容：采暖,冷热源
冷热源：锅炉
采暖系统：热水辐射
水系统：异程式
项目所在地：辽宁

附件详情

设计说明书

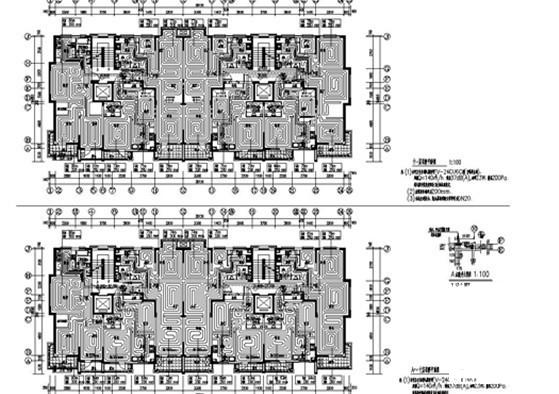

9#采暖系统平面图
10#采暖系统平面图
15#采暖系统平面图
16#采暖系统平面图
26#采暖系统平面图
水暖井大样图
采暖系统示意图
......

附件详情

一、项目概要：
该项目为商住楼，其中一层、二层为商业网点，三层及以上均为单元式住宅。9#10#住宅面积为4586.97m ，建筑总高度为37.60m；15#建筑总面积为6652.65m ，建筑总高度为35.30m；16#建筑总面积为6652.65m ，建筑总高度为35.30m；26#建筑总面积为4565.24m ，建筑总高度为36.34m......
二、采暖系统：
1.采暖热媒：本单体住宅采暖热媒为供回水温度60/50°C热水，商业网点采暖热媒为供回水温度60/50°C热水。
2.采暖分区及系统形式:本单体采暖系统不分区。住宅采暖主立管采用下供下回异程式，热表设于水暖井内......

共21张

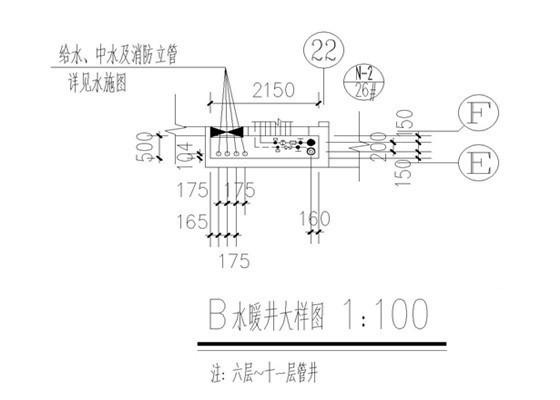

水暖井大样图

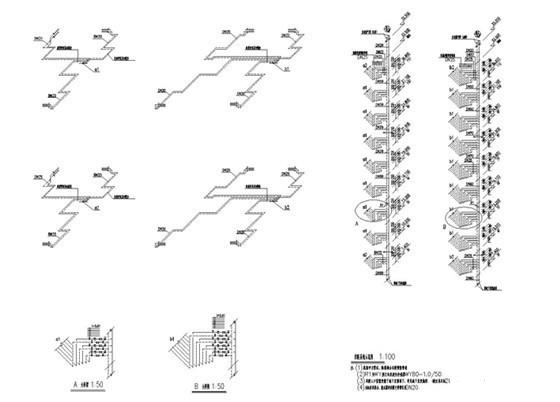

采暖系统示意图

以下是附件的其中一部分截图，共3张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2022-12-20
评论次数：0

浏览次数：0
文件大小：4.19 MB

收藏次数：0
文件名称：附件-995858796667996587558.rar
