6层单元式居民住宅楼给排水施工图纸
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 参考图纸：10张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：污废合流,雨污合流
- 排水技术：重力排水
- 火灾危险等级：轻危险级
- 大样节点：厨房,卫生间
- 项目所在地：浙江
附件详情
- 给排水设计说明及图例
- 给排水大样及支管系统图
- 污水排水系统图
- 给水系统图
- 雨水排水系统图
- 架空层平面图
- 一层平面图
- 二~五层平面图
- 六层平面图
- 屋顶平面图
附件详情
该项目位于浙江，是一居民住宅楼，为6层单元式住宅,本专业设计内容包括室内、生活冷热水系统,雨污排水系统及室内建筑灭火器配置设计;室外部分另见室外给排水图纸；
，共计10张图纸；

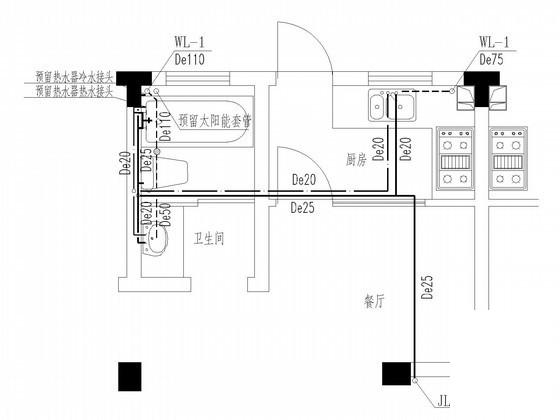

厨房卫生间管道布置平面详图

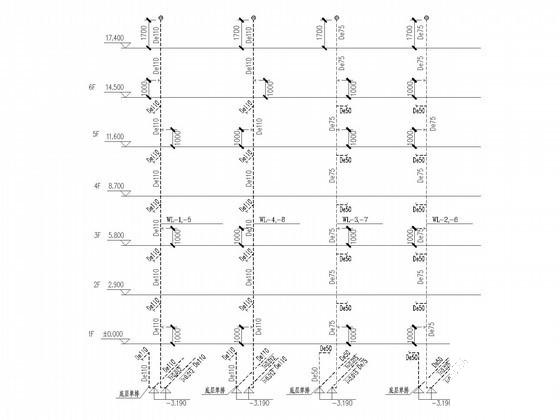

污水排水立管系统图

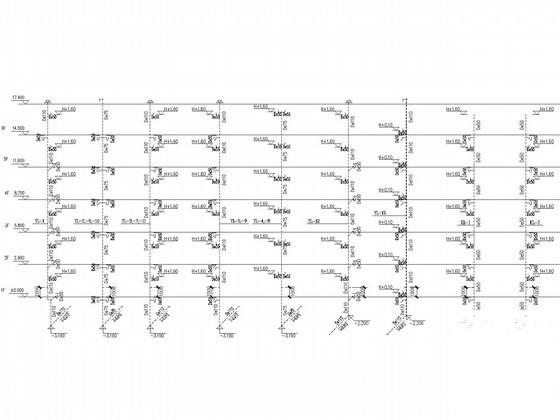

雨水排水系统图

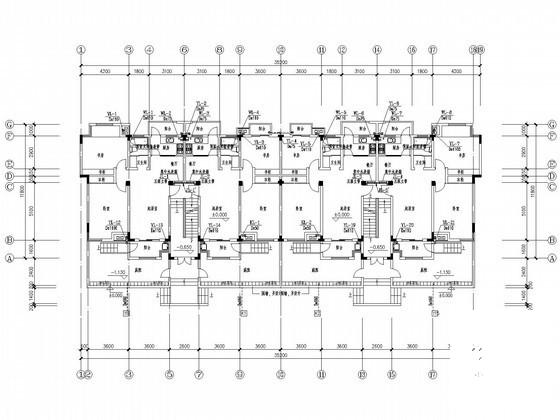

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
住宅楼给排水施工图 - 1 -
住宅楼给排水施工图 - 2 -
住宅楼给排水施工图 - 3 -
住宅楼给排水施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
