多层住宅楼给排水施工图纸

附件详情

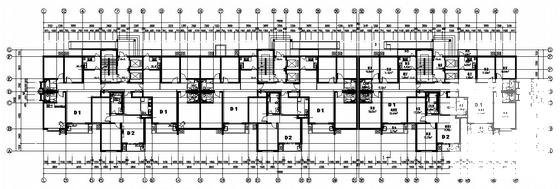

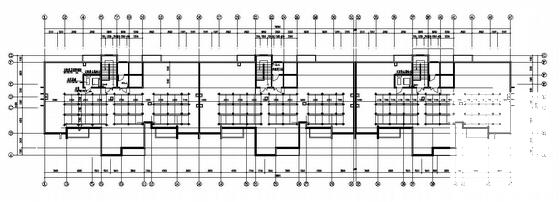

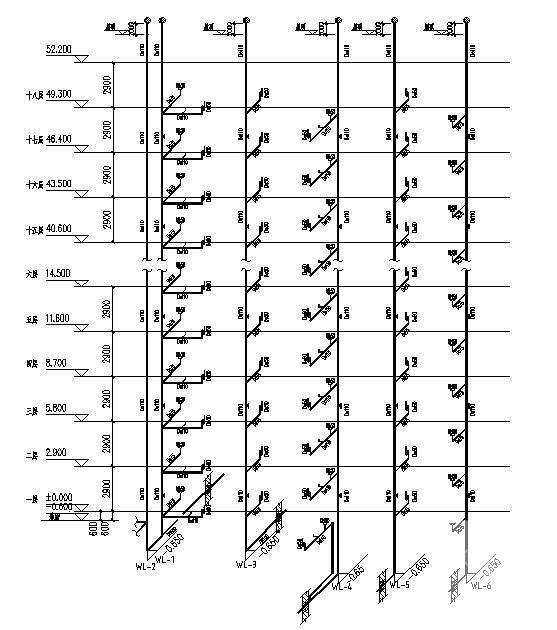

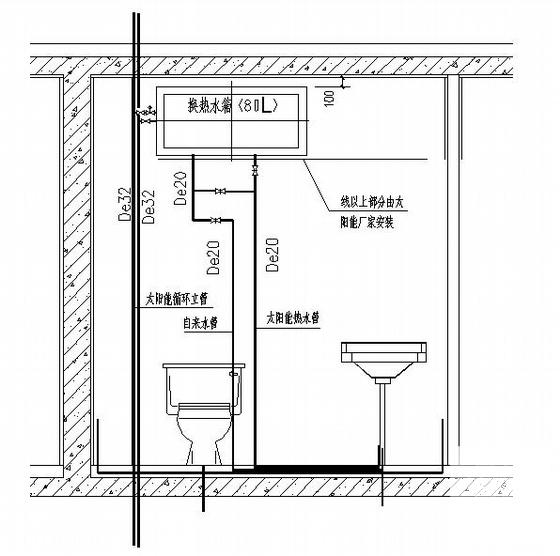

该楼建筑面积14525.9m2，地下二层，地上十八层。平时地下一、二层为储藏间；建筑高度为58.70m；属二类高层居住建筑。本建筑给水系统分为两个区，其中一~五层为低压区，由市政直接供水六~十八层由小区中压供水管网供给，供水压力0.80MPa。其中六至十一层经减压装置后出水。高区给水是来自室外给水泵房，采用无负压供水。低压区最高日用水量为25.6m/日，最大小时用水量为2.35m3/h。高区最高日用水量为66.6m3/日，最大小时用水量为6.1m3/h。、生活污水系统为污、废合流，重力自流排入室外后先排入污水检查井，经过化粪池处理后再排入市政污水管网。消防电梯集水坑内设排污泵排至污水检查井。雨水系统部分为外排，雨水由屋面雨水斗通过雨水管排至室外地面散水。
