11层住宅楼给排水施工图纸

附件详情

该套图纸用天正给排水绘制，需要用天正给排水才能完全打开，天正给排水7.6（含破解和升级补丁程序）免费下载地址


给排水设计说明
一、项目概要及设计内容
1、该项目建筑高度约为33.0m。
2、该资料包括生活给水系统、生活排水系统、消防给水系统。
二、设计依据:
1、《建筑给水排水设计规范》(GB50015-近代) 。
2、《高层民用 建筑设计防火 规范》（GB50045-95)版。
3、《建筑设计防火规范》（GB50016-近代)。
4、《建筑灭火器配置规范》（GB50140-近代)。
5、《建筑给水排水及采暖工程质量验收规范》 B50242-近代。
6、建筑中间图及各专业条件。
二、生活给水与排水：
1、生活给水：该建筑采用竖向分区供水方式，一～六层为下区，由室外市政给水管网直接供水，市政给水管网供水压力为 0.30MPa，七～十一层为上区，由室外二次加压供水管网供给，一～六层水表设于室外水表井内,七～十一层水表设于电梯机房外水表箱内 。
2、住宅最高日用水量: 57.75 m/d，小时变化系数2.5,最大时用水量6.02m/h。

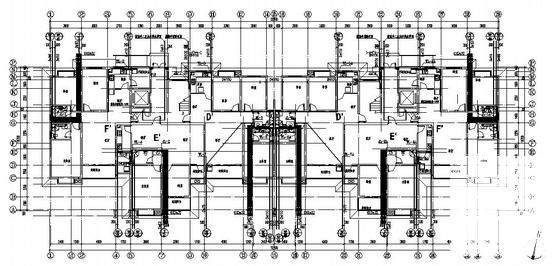

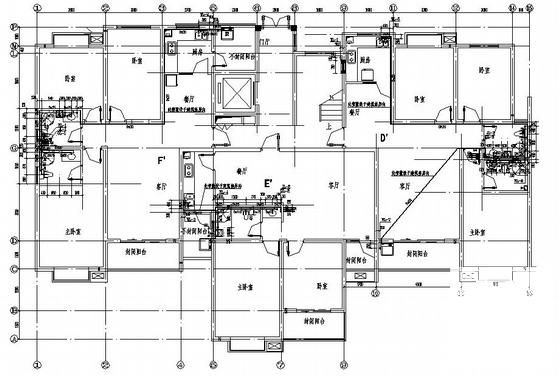

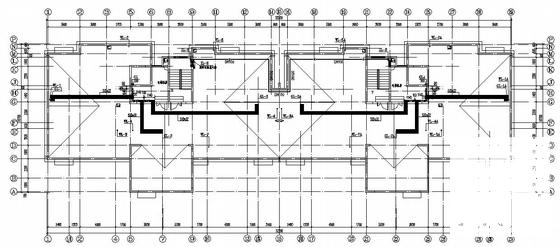

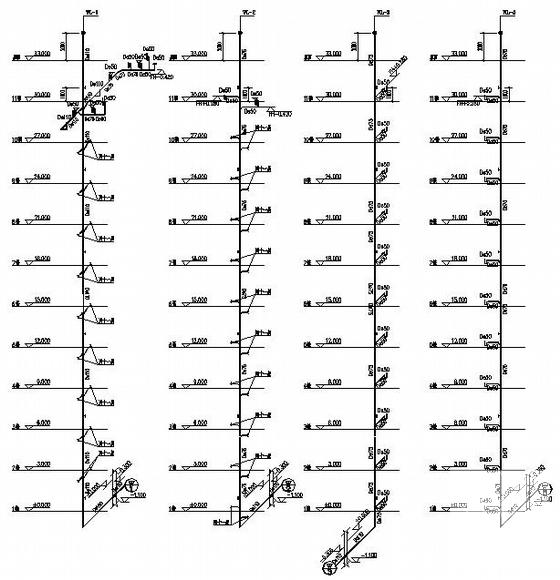

3、该项目污、废水采用合流制。室内±0.000以上污废水重力自流排入室外污水管，经化粪池处理后排入市政污水管。
三、 消防系统 设计
1、本建筑根据《高层民用建筑设计防火规范》规定按二类高层建筑（≤50米）设计。
(1)用水量:室内消火栓用水量10升/秒,室外消火栓用水量15升/秒。
(2)水源：由室外消防泵房供给。
(3)本小区10#楼为17层，其屋面设有消防水箱贮存消防水量18.0m。本建筑（6#楼）不再设消防水箱。火灾时，消火栓箱内的消防泵启动按钮可直接启动10#楼消火栓加压泵。消火栓加压泵也可在消防中心和泵房内控制启停。消火栓加压泵的运行情况显示于消防中心和泵房控制盘上。消火栓加压泵启动后在消火栓处用红色显示灯显示。消火栓采用成套组合产品,消火栓箱内均设SN65或SNJ65消火栓一套,所有消火栓均配铝质水枪QZ19型19，麻质水带25m。
(4)室外设有两套地上式消防水泵结合器，供消防车向系统供水。
2、手提式灭火器：
根据《建筑灭火器配置设计规范》（GB50140-近代)要求，本建筑易发生ABC类火灾，为中危险级。在每个消火栓箱旁放置两具手提式磷酸铵盐干粉灭火器MF/ABC3X2。
四、本图尺寸：标高以米计，其余均以毫米计。图中所注管道标高，均为管道中心标高。
五、管材及接口：
1、室内生活给水管：采用三型无规共聚聚丙烯(PP-R)管,热熔连接。
2、排水管道采用排水U-PVC塑料管，立管采用螺旋消音管道, 立管采用滑动接头，横管承插粘接。排水管道上按《建筑排水硬聚氯乙烯管道技术规程》（CJJ/T29-98) 的有关规定合理设置伸缩节。排水横支管与排水立管连接处采用45°斜三通。
3、消火栓给水管道采用热镀锌钢管，卡箍连接或法兰连接。
六、管道防腐及保温:
1、明设镀锌钢管刷银粉两道或调和漆两道( 镀锌层被破坏部分及管道螺纹露出部分涂刷防锈漆一道、面漆二道)。
2、敷设在屋面的管道均采用超细玻璃棉管壳保温。保温厚度：
管径： DN20～DN40，厚度 30mm;DN40～DN200，厚40mm



3、屋面水表后给水管束置于De100PVC管中，外加细玻璃棉保温，保温厚度 30mm。
4、有保温层或隔热层的管道应先做防腐后做保温。
七、管道敷设：
1、给排水管道穿越楼板时应预留孔洞，管道安装完后将孔洞严密捣实，横管穿越防火分区隔墙时，在管道穿越防火分区隔墙或防火墙处两侧均应设阻火圈。排水立管周围应设高出楼板面设计标高40mm的阻火圈。De75的排水立管应选ZHQ-75A型阻火圈，De110的排水立管应选ZHQ-110A型阻火圈。
2、管道穿越钢筋混凝土墙、楼板、粱、基础时，应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管。安装后应充填不透水的弹性材料。
3、管道穿越地下室、地下构筑物的外墙、屋面时，应设置防水套管。
八、阀门及附件：
1、给水系统内，阀门口径小于等于50的采用截止阀，大于50的采用蝶阀。
2、所有卫生器具及配件均采用国家准用合格产品及节水型产品。
九、排水管坡度：
排水横支管坡度为：i=0.026。排水横干管坡度为：De160, i=0.010; De110, i=0.020; De75, i=0.025； De50, i=0.035。
十、未注明的
