多层住宅楼给排水施工图纸
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：7层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：9张
- 设计年代：近代
- 排水设计：污水系统,废水系统
- 供水方式：市政供水,变频供水,分区供水
- 供水分区：两区
- 排水体制：雨污分流
- 火灾危险等级：中危险级Ⅰ级
- 大样节点：厨房,卫生间
附件详情
项目概要和设计范围：1. 该项目为某11号楼，共7+1F，建筑高度为23.95m，属多层住宅，其中：地上0层为车库，1F及以上为住宅。2. 本专业设计包括单体室内生活给排水管道系统、单体室外雨水系统、冷凝水系统及灭火器配置。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

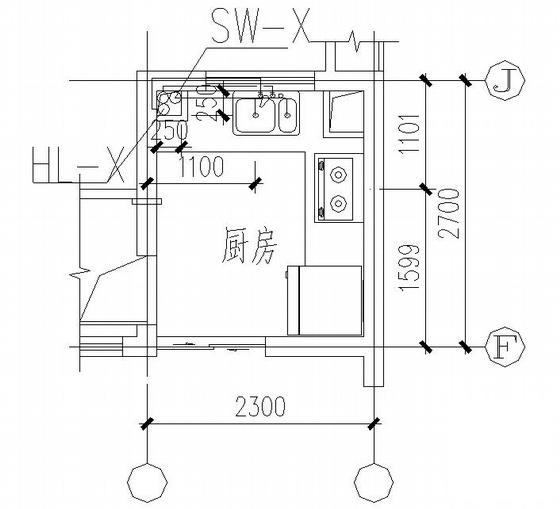

多层住宅施工图纸 - 1 -

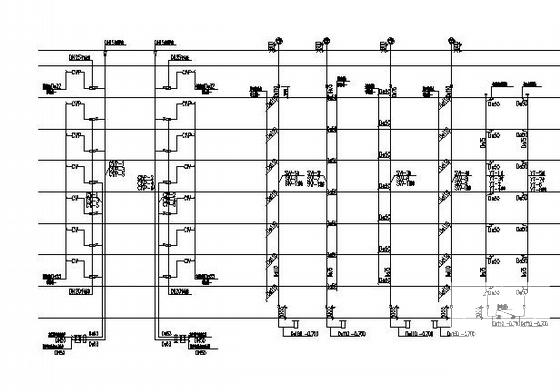

多层住宅施工图纸 - 2 -

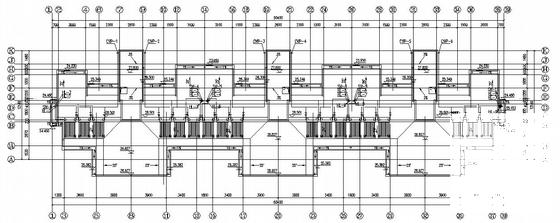

多层住宅施工图纸 - 3 -

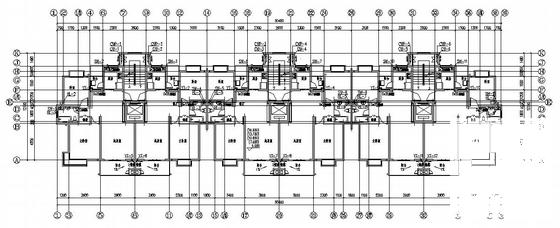

多层住宅施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-29
- 评论次数：0
- 浏览次数：0
- 文件大小：2.36 MB
- 收藏次数：0
-
文件名称：
附件-995860599788769708885.rar
