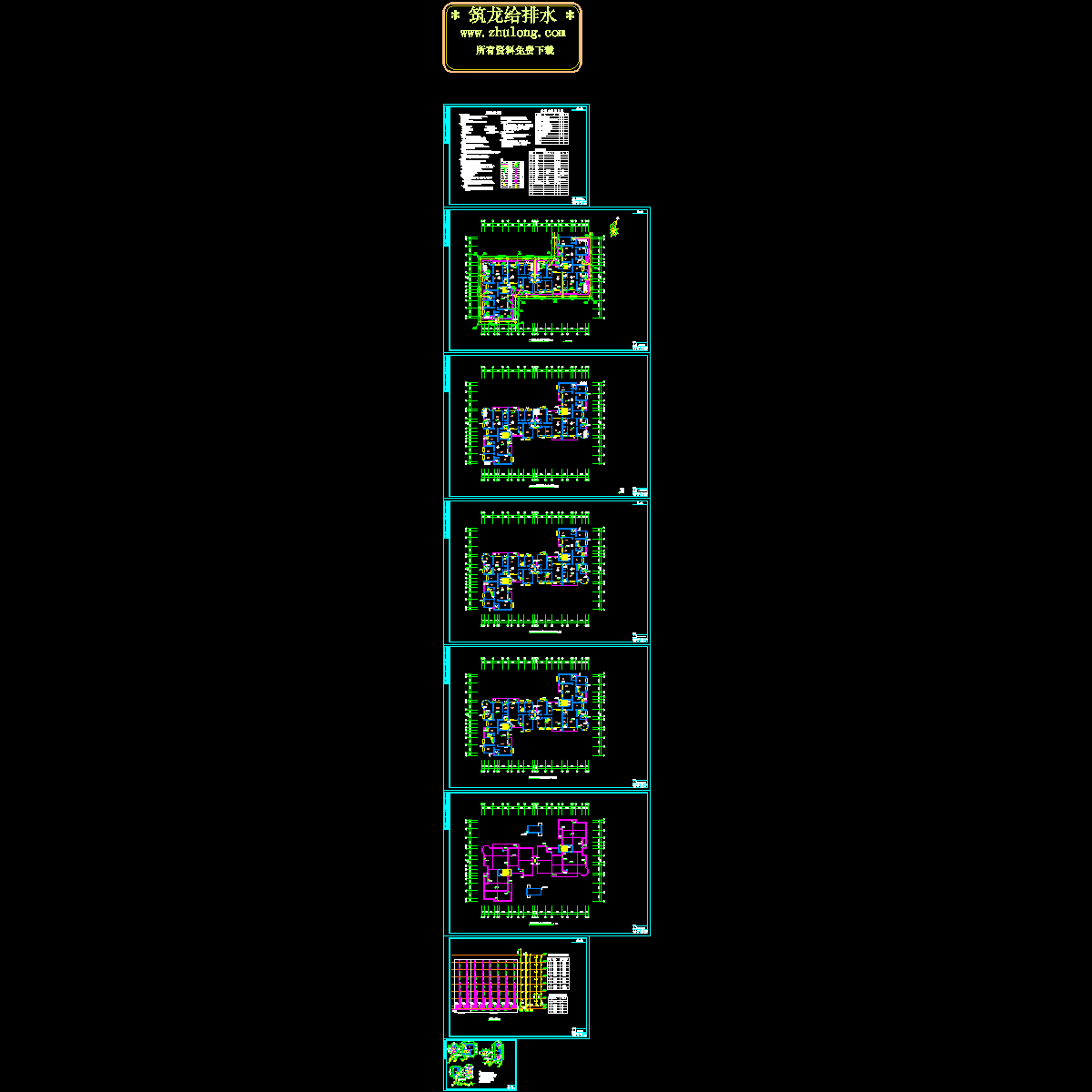

多层住宅楼给排水设计图纸.dwg

附件详情 该项目为住宅楼，该项目设计内容包括给水系统、排水系统、雨水系统、灭火器配置。给水系统：该项目由市政管网直接供水，采用下行上给式。设计生活用水量为最大日23.2m3/d，最大时2.5m3/h。室内给水设计压力为0.32MPa，管道压力等级为1.25MPa。排水系统：排水采用污废合流，经生化池处理后排入市政排水管。立管上检查口距地1.0m，通气管采用伸顶通气管，高出屋面2.0m。该项目设独立的雨水系统，屋面雨水排入室外雨水管，阳台排水排入雨水管。
