多层建筑给排水CAD施工图纸（住宅楼、商业）

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅,办公,商业
建筑高度类型：多层建筑
建筑地上层数：7层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：64张
设计年代：近代
地下室用途：车库,设备用房
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统,机房排水
消防设计：室内消火栓系统,喷淋系统
供水设备：水泵站
供水方式：市政供水,分区供水
排水体制：污废合流
排水技术：重力排水
雨水重现期：5年
火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
消火栓用水量室外(L/S)：25
消火栓用水量室内(L/S)：20
大样节点：水泵,泵房,卫生间,集水坑,设备房布置
项目所在地：江苏

附件详情

给排水设计说明
一、二层给排水、消火栓平面图
机房层、屋顶给排水、消火栓平面图
一、二层喷淋平面图
给排水、消防系统原理图
卫生间大样图
泵房大样图
地下一层、二层消火栓轴侧图
跃层给排水平面图
户型详图
系统图

附件详情

工程介绍：
该项目地下2层，为设备房和停车场；地上含4栋多层住宅和1栋两层商业建筑。建筑类别为：均为多层建筑。其中人防地下室位于地下二层，人防防护区面积为3460平方米，等级为甲类6级，功能为二等人员掩蔽所及战时物资库，局部设置战时平战转换人防工事。

设计内容：
总图红线范围以内的室内给排水（包括消火栓、自动喷水系统）和庭院给排水。人防地下室给排水、消防设计。

，图纸共64张

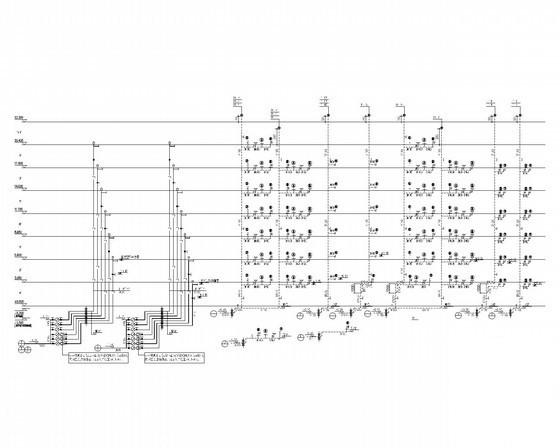

系统图

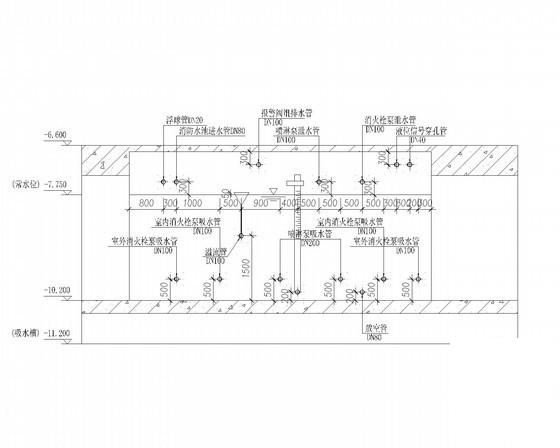

剖面图

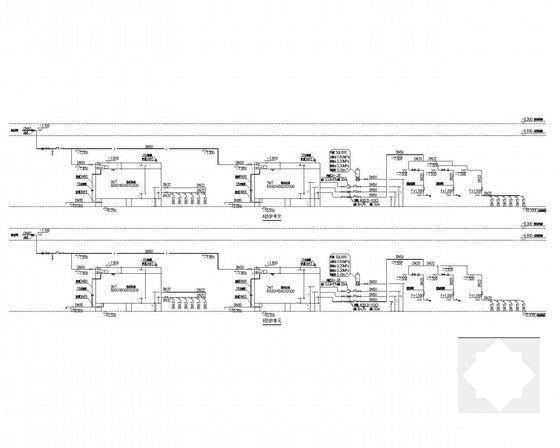

人防地下室给水系统展开图

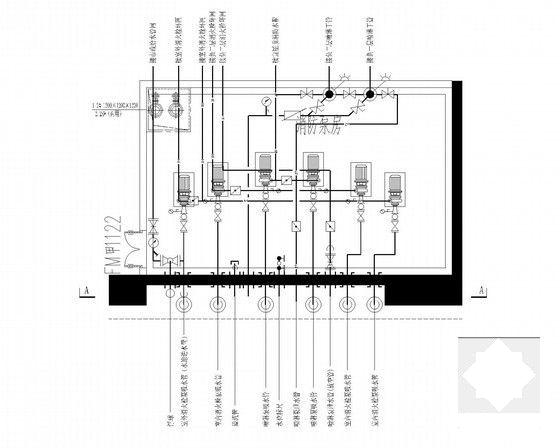

消防泵房大样图

原理图

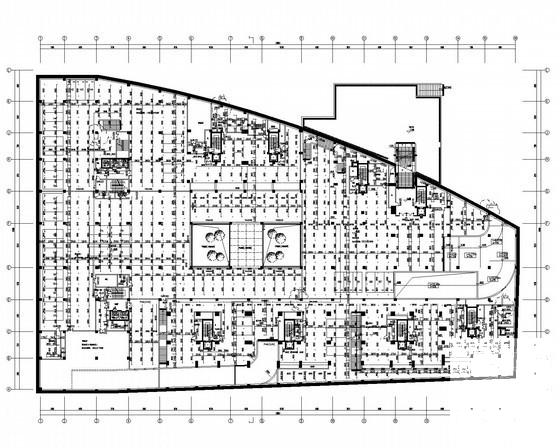

喷淋平面图

给排水平面图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
