高层商业住宅楼给排水及消防CAD施工图纸设计(自动喷淋灭火系统)

附件详情

一、项目概要：

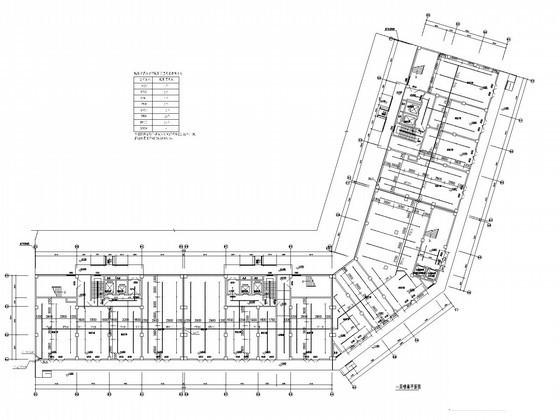

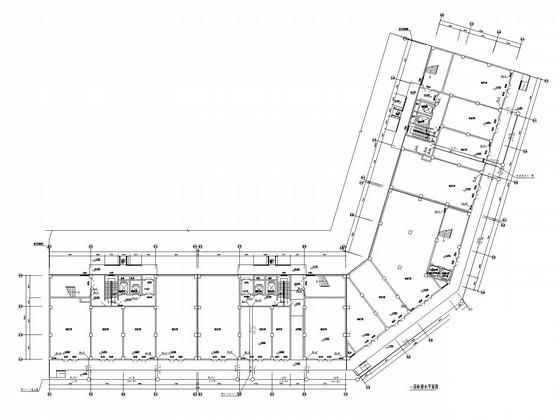

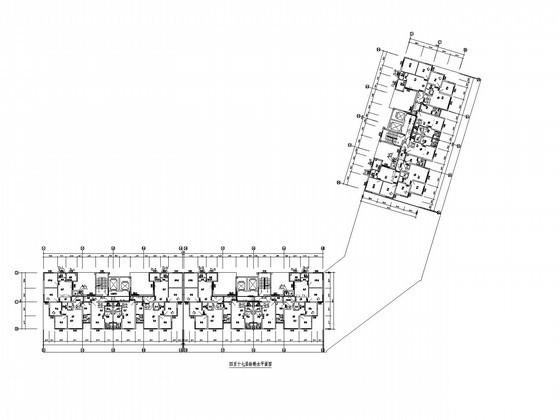

该项目是一个高层商业住宅综合楼，地下1层，地上17层，1、2层为商业，3层以上为住宅用，建筑高度49.80。图纸内容包含设计施工说明，主要设备材料表及图例，各层给水平面图、各层排水平面图、给排水系统图、喷淋平面图等
二、给水系统：
1.生活给水：该项目给水竖向分为2个区，-1层～2层为低区，由市政管道直接供水，3层以上采用加压供水方式。加压供水设备在-1层水箱间。
三、排水系统：
1.室内排水采用污、废水分流排水体制,生活污水经化粪池后流入市政排水管道。
2.雨水系统设道路边沟雨水口,经雨水管网排至市政雨水系统或就近河流。
四、消防给水系统：
1.室外消火栓设于室外生活给水主管上，地下设消防水池。
2.自动喷淋灭火系统，喷水强度属中危II级。
