超高层住宅楼给排水及消防设计CAD施工图纸（自动喷淋）
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：超高层建筑
- 排水设计：污水系统,雨水系统
- 消防设计：喷淋系统,湿式灭火系统
- 大样节点：厨房,卫生间
附件详情
- 给排水设计说明
- 设备表
- 生活和消火栓平面图
- 喷淋平面图
- 标准层下层平面图
- 标准层上层平面图
- 机房层平面图
- 厨卫排水大样图
- 消防泵房大样图
- 给水和雨水系统图
- 污水系统图
- 消火栓系统图
- 喷淋系统图
附件详情
一、项目概要：
55层住宅楼给排水设计
二、设计范围：
该资料图内容为55层住宅楼给排水系统
三、系统：
生活给水系统、生活排水系统、消火栓给水系统、湿式自动喷淋系统、灭火器配置。
共24张。

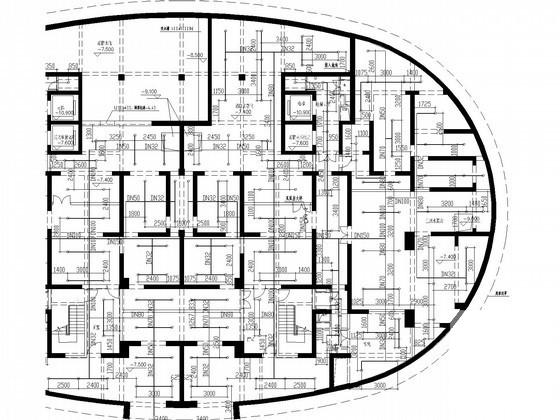

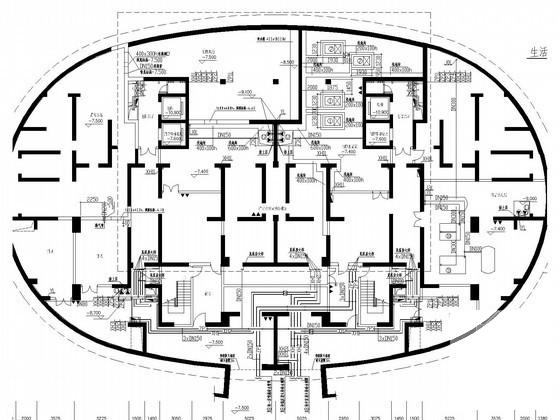

生活消火栓平面图

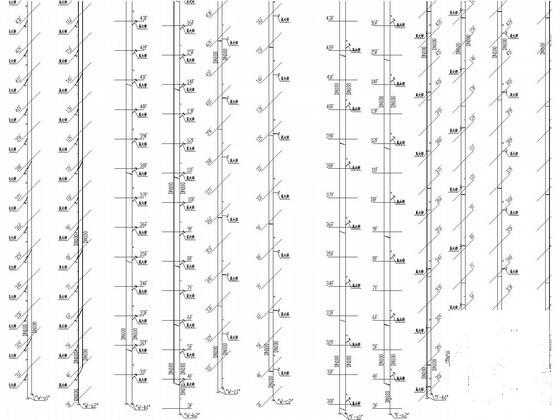

污水系统图

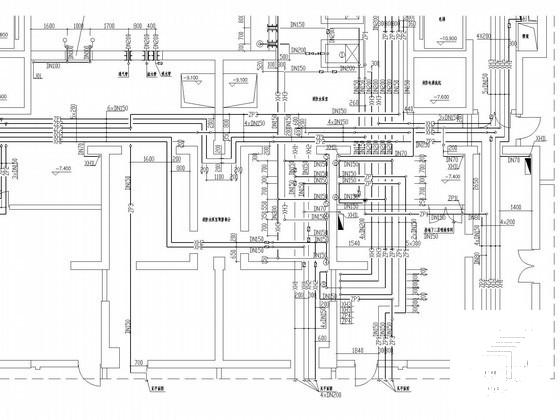

消防泵房平面详图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-07
- 评论次数：0
- 浏览次数：0
- 文件大小：2.98 MB
- 收藏次数：0
-
文件名称：
附件-995859885878855555060.rar
