6层医院给排水消防CAD施工图纸(自动喷淋系统图)
- 附件设计说明：有
- 建筑类别：医疗
- 建筑高度类型：多层建筑
- 建筑设计面积：6587平方米
- 建筑地上层数：6层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：17张
- 设计年代：近代
- 地下室用途：其它
- 生活供水设计：生活给水系统
- 消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
- 供水方式：市政供水
- 供水分区：无
- 排水技术：重力排水
- 火灾危险等级：轻危险级,中危险级Ⅰ级
- 消火栓用水量室外(L/S)：25
- 消火栓用水量室内(L/S)：5,15
- 项目所在地：山东
附件详情
- 设计说明图例
- 地下室~六层自喷平面图
- 给水系统图
- 卫生间给排水大样图
- 排水系统图
- 消防系统 图
- 自动喷淋系统图
- 地下室给排水、消防平面图

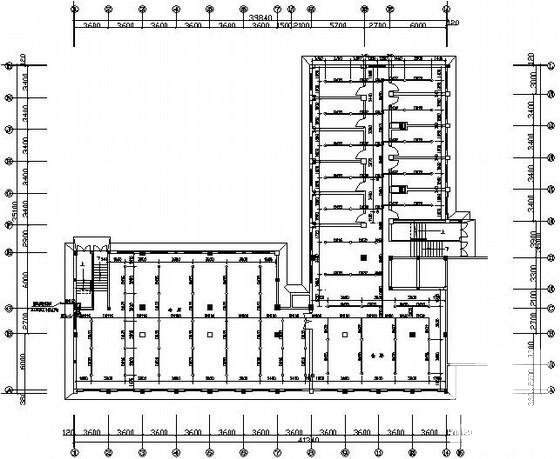

- 一层~六层给排水、消防平面图
附件详情
本稿件为某医院给排水消防施工图纸，该资料建筑高度:17.1m（室外地面至屋面面层）；总建筑面积:6587平方米，室内外高差1.20m;本建筑地上六层地下一层。本建筑二类建筑按一级耐火等级设计。该资料主要包括生活给水、生活排水、消防给水及灭火器配置等部分内容。
，共17张图纸。

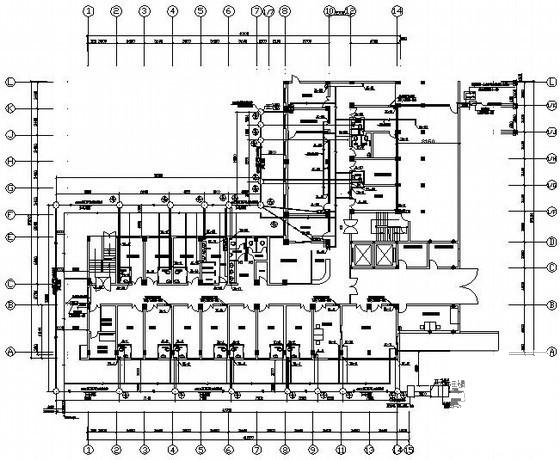

一层给排水、消防平面图

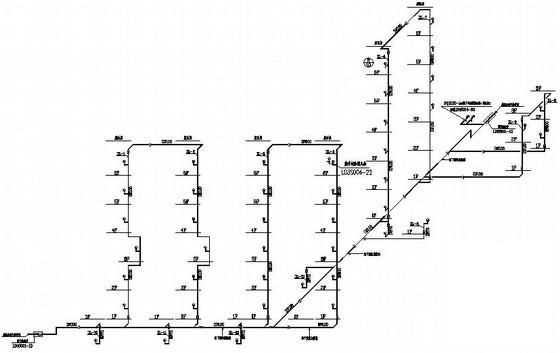

消防系统图

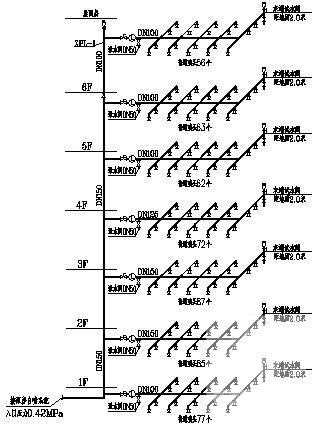

自动喷淋系统图
